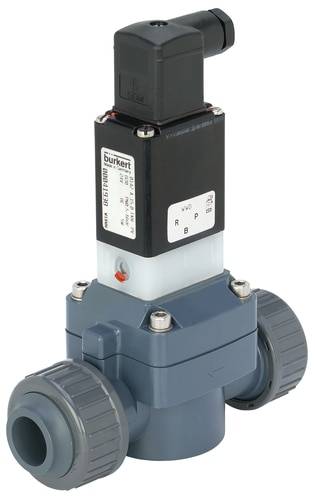

Bürkert membránový ventil 67683 142 110 V 40 mm Jmenovitá vzdálenost 32 mm servo řízeno 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (19 764,46 Kč / kus)
19 764,46 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil
- Membránový ventil řízený servem až do jmenovitého průměru DN50; plastový ventil pro agresivní a znečištěná média; oddělené, nekovové provedení; ovládání pohybem ruky, zapnutí pomocí regulačního tlačítka (volitelné)
Technické parametry
- Typ pohonu: Sklopná kotva
- Hlavní princip funkce ventilu: Membránový ventil
- Spínací funkce: Zapnuto/vypnuto
- Mediační oddělení: Ano
- Fluidní připojení k potrubí počet: 2
- Funkce ventilu počet spínacích poloh: 2
- Proudění: Nad sedadlem
- Max. Jmenovitý tlak (kapalina): 6 bar
- Střídavé napětí: Ano
- Jmenovitý výkon: 5 W
- Druh cívky: Šroubovaná v bloku
- Materiál cívky (obalování): EP (epoxidová pryskyřice)
- Otevření spínacího času: 100 ms - 800 ms
- Spínací doba: 1 ms - 4 ms
- Výroba ventilů: Kompletní ventil
- Napětí frekvence 50/60 Hz
- Funkce ventilu: Ruční ovládání materiálu: PA (polyamid)
- Funkce ventilu: Ruční aretace: Ano
- Kategorie produktu
membránový ventil
- Provozní napětí
110 V
- Provozní tlak (max.)
6 bar
- Materiál pouzdra
PVC
- Připojení
40 mm
- Provozní médium
Kapalina
- Teplota média (rozsah)
0 do +50 °C
- Číslo výrobce
67683
- Provozní tlak (min.)
0.5 bar
- Ovládání
Ruční ovládání; tlačítko
- Těsnicí materiál
EPDM
- Hmotnost
1125 kg
- Max. teplota média
+50 °C
- Min. teplota média
0 °C
- Jmenovitá vzdálenost
32 mm
- QNn hodnota
17 l/min
IP65
- Max. okolní teplota
+40 °C
- Účinky
servo řízeno
- Hodnota kv
16
Ke stažení
List technických údajů
List technických údajů 2350741 Bürkert membránový ventil 67683 142 110 V 40 mm Jmenovitá vzdálenost 32 mm servo řízeno 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2350741 Bürkert membránový ventil 67683 142 110 V 40 mm Jmenovitá vzdálenost 32 mm servo řízeno 1 ks
Popis
Ventil 0142 je membránový ventil řízený servem.
Pro otevření a zavření ventilu je nutný minimální diferenční tlak 0,5 bar. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. 3/2cestný poloventil lze díky otáčení v hlavním sedadle jednoduše přestavět z NC na NO. Zpětné hlášení nastavování pilotního ventilu lze provést pomocí spínacího nebo NAMUR signálu. Magnetické cívky jsou protočeny chemicky vysoce stabilním epoxidem.
Pro uvedení do provozu a kontrolu je to 0142 Ruční ovládání
systémem.
Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky. Ve spojení se zásuvkou pro přístroje podle DIN EN 175301 - 803 tvar a splňují ventily stupeň krytí IP65 a NEMA 4X.
Pro otevření a zavření ventilu je nutný minimální diferenční tlak 0,5 bar. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. 3/2cestný poloventil lze díky otáčení v hlavním sedadle jednoduše přestavět z NC na NO. Zpětné hlášení nastavování pilotního ventilu lze provést pomocí spínacího nebo NAMUR signálu. Magnetické cívky jsou protočeny chemicky vysoce stabilním epoxidem.
Pro uvedení do provozu a kontrolu je to 0142 Ruční ovládání
systémem.
Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky. Ve spojení se zásuvkou pro přístroje podle DIN EN 175301 - 803 tvar a splňují ventily stupeň krytí IP65 a NEMA 4X.
Obsah balení
- Vč. Síťové zásuvky na nářadí
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
