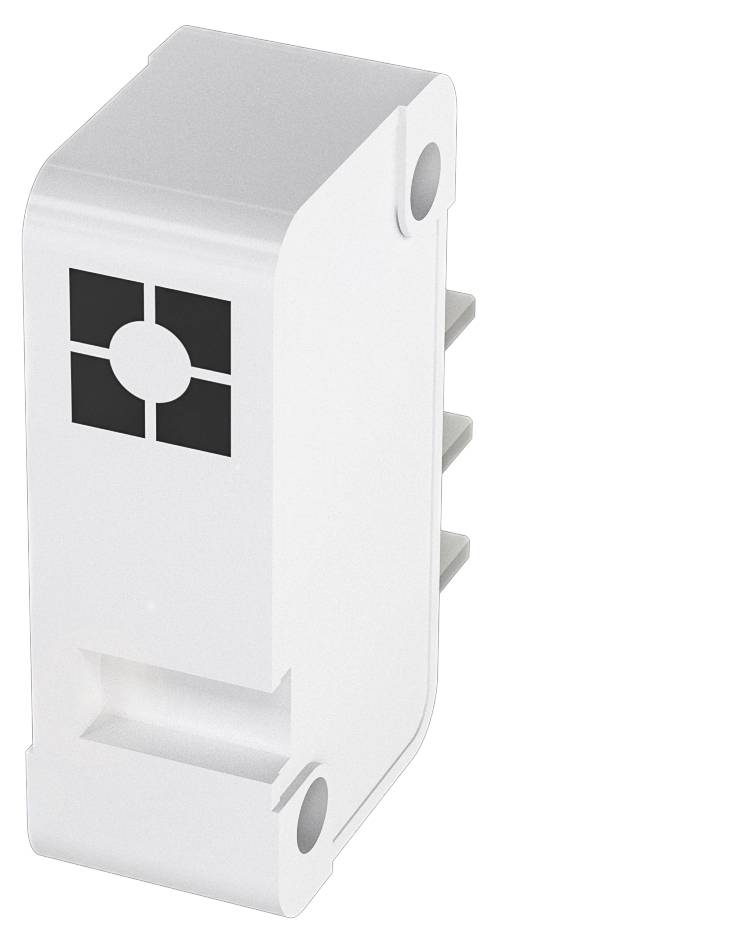

BALLUFF spínač přiblížení Induktivní BES 517-398-N1-C BES01N1 zarovnaná PNP, zavírač (d x š x v) 30 x 10.5 x 16.5 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
spínač přiblížení
Provozní napětí max.
30 V/DC
Výstupy
PNP, zavírač
spínací vzdálenost (max.)
2 mm
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (1 445,45 Kč / kus)
1 445,45 Kč
Bez DPH.
Hlavní benefity
Indukční senzor přiblížení Balluff BES01N1
- Rozměry: 30 x 10.5 x 16.5 mm
- Provedení: 30 x 10 x 16.5
- Montáž: Zarovnaná
- Dosah: 2 mm
- Spínací výstup: PNP spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: 30 x 10.5 x 16.5 mm
- Aktivní plocha, materiál: PBT, GF20
- Připojení: Konektor, DIN 46244
- Provedení: 30 x 10 x 16.5
- Provozní napětí UB: 10... 30 VDC
- Montáž: Zarovnaná
- Materiál pouzdra: PBT, GF20
- Dosah: 2 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 2500 Hz
- Ochrana: IP00, pouzdro IP65
- Teplota okolí: -25 až 70 °C
- Doplňkové vlastnosti:
- Rozměry: 30 x 10.5 x 16.5 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: 33.0 kOhm + D.
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 50 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., tlumený: 10 mA
- Proud naprázdno IO max., neutlumený: 3 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 2500 Hz
- Případ napětí statický max.: 2 V.
- Připojení: DIN 46244
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 1.6 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 2 mm
- Odstup realistického spínače Sr: 2 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 830 a)
- Aktivní plocha, materiál: PBT, GF20
- Materiál pouzdra: PBT, GF20
- Velikost: 30 x 10 x 16.5
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP spínací kontakt (NO)
- Kategorie produktu
spínač přiblížení
- Typ
BES 517-398-N1-C
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Výstupy
PNP, zavírač
- spínací vzdálenost (max.)
2 mm
- Spínací frekvence
2500 Hz
- Provedení
Induktivní
- Připojení
plochá zástrčka 6,3 mm
- Způsob konstrukce
zarovnaná
- Materiál pouzdra
PBT
GF20
- Typ kontaktu
1 spínací kontakt
IP00
IP65
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
30 mm
- Šířka
10.5 mm
- V
16.5 mm
- Rozm.
(d x š x v) 30 x 10.5 x 16.5 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417114 BALLUFF spínač přiblížení Induktivní BES 517-398-N1-C BES01N1 zarovnaná PNP, zavírač (d x š x v) 30 x 10.5 x 16.5 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417114 BALLUFF spínač přiblížení Induktivní BES 517-398-N1-C BES01N1 zarovnaná PNP, zavírač (d x š x v) 30 x 10.5 x 16.5 mm
Popis
Naše indukční senzory ve standardním provedení jsou ideální pro ideal rozpoznávání objektů v kovovém prostoru. Jsou odolné proti zkratu a pracují bezkontaktně, to znamená, že jsou odolné proti opotřebení a velmi odolné proti znečištění. Senzory získáte v provedeních od Ø 3 mm do 80 × 80 mm měření výšky. Obzvláště ekonomická řešení vám umožní odolné a spolehlivé indukční globální senzory. Široká škála těchto více než 500 upřednostněných variant může být na celém světě v krátkodobém horizontu i ve vysokých počtech. Rozměry=30 x 10.5 x 16.5 mm, konstrukce=čtvercový tvar, montáž=zarovnaná, dosah=2 mm, spínací výstup=PNP spínací kontakt (NO), spínací frekvence = 2500 Hz, materiál pouzdra = PBT, GF20, aktivní plocha, materiál = PBT, GF20, připojení = konektor, DIN 46244, provozní napětí Ub=10... 30 VDC, okolní teplota =-25... 70 °C, stupeň ochrany = IP00, schválení/shoda = CECULUSEACWEEE
