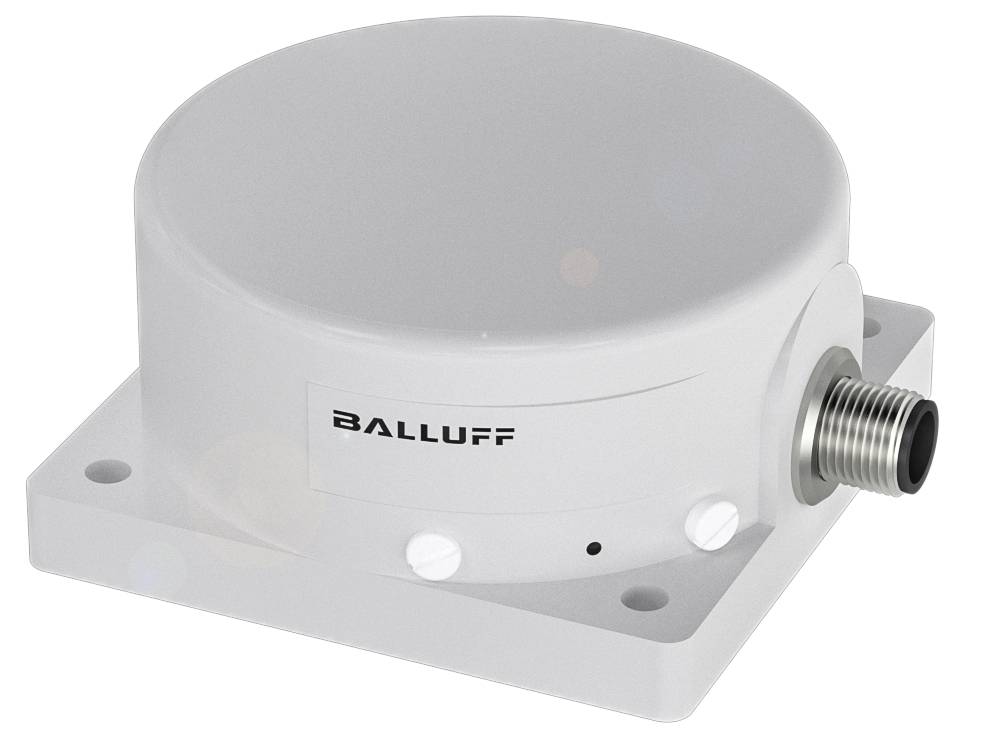

BALLUFF snímač vzdálenosti Induktivní BAW005J BAW005J nezarovnaná analogové napětí (d x š x v) 80.00 x 80.00 x 40.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
snímač vzdálenosti
Min. provozní napětí
20.00 V
Provozní napětí max.
30.0 V
Max. dosah
50 m
Datasheety: (PDF)
Počet
Celková cena (11 718,18 Kč / kus)
11 718,18 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Kvádrové provedení Balluff BAW005J z plastu
- Rozměry: 80 x 40 x 80 mm
- Provedení: Čtvercový tvar
- Montáž: Nezarovnaná
- Dosah: 0... 50 mm
- Analogový výstup: Analogový, napětí 0 - 10 V.
Technické parametry
- Hlavní vlastnosti:Rozměry: 80 x 40 x 80 mm
- Aktivní plocha, materiál: PBT
- Analogový výstup: Analogový, napětí 0 - 10 V.
- Připojení: Konektor, zástrčka M12x1, 3-pólová
- Výstupní charakteristika: Případ od případu při přiblížení
- Provedení: Čtvercový tvar
- Provozní napětí UB: 20... 30 VDC
- Montáž: Nezarovnaná
- Materiál pouzdra: PBT
- Mezní frekvence –3 dB: 15 Hz
- Odchylka linearity max.: ±750 µm [15…35 mm]; ±1500 µm [5…15 mm, 35…45 mm]; ±2000 µm [0…5 mm, 45…50 mm]
- Dosah: 0... 50 mm
- Ochrana: IP67
- Okolní teplota: -10... 70 °C.
- Přesnost opakování podle BWN: ±12 µm
- Doplňkové vlastnosti:
- Rozměry: 80 x 40 x 80 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Seřizovací ukazatel
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovité izolační napětí [Ui]: 75 V DC
- Zpoždění v pohotovostním režimu tv max.: 1 s.
- Provozní napětí UB: 20... 30 VDC
- Zbytkové vlnění max. (% UE): 15 %
- Připojení: Zástrčka M12x1, 3-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- ochrana proti přepólování: ne
- Možnost výměny chráněna: Ano
- Aktivní plocha, materiál: PBT
- Utahovací moment 1.5 Nm
- Montáž: Nezarovnaná
- Materiál pouzdra: PBT
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Okolní teplota: -10... 70 °C.
- Stupeň znečištění: 3
- Proud naprázdno IO max. Při UE: 12 mA
- MTTF (40 °C) materiál: 970 a)
- Rozsah měření: 0...50 mm
- Mezní frekvence –3 dB: 15 Hz
- Zatěžovací odpor RL min.: 10000 Ω
- Odchylka linearity max.: ±750 µm [15…35 mm] +±1500 µm [5…15 mm, 35…45 mm] +±2000 µm [0…5 mm, 45…50 mm]
- Rozsah linearity SL: 0 - 50 mm
- Teplotní drift max. Od konečné hodnoty ±7.0 %
- Přesnost opakování podle BWN: ±12 µm
- Analogový výstup: Analogový, napětí 0 - 10 V.
- Výstupní charakteristika: Případ od případu při přiblížení
- Výstupní napětí při se: 5 V.
- Výstupní napětí na SL max. 10 v
- Výstupní napětí na SL min.: 0 V.
- Odchylka od základního typu: Zvláštní vyrovnání
- Druh obalu
Piece
- Kategorie produktu
snímač vzdálenosti
- Typ
BAW005J
- Obsah
1 ks
- Min. provozní napětí
20.00 V
- Provozní napětí max.
30.0 V
- Provozní napětí
20.00 - 30.0 V
- Výstupy
analogové napětí
- Min. dosah (ve volném prostoru)
0 m
50 m
- Připojení
M12, 3pólové
IP67
- Min. teplota
-10 °C
- Max. teplota
70 °C
- Délka
80.00 mm
- Šířka
80.00 mm
- V
40.00 mm
- Rozm.
(d x š x v) 80.00 x 80.00 x 40.00 mm
- Připojení
KONEKTOR
- Typ závitu, šířka připojení
M12
- Číslo výrobce
BAW005J
- Jmenovité napětí
24 V
- Počet pólů
3
- Materiál pouzdra
PBT
- Způsob konstrukce
nezarovnaná
- Provedení
Induktivní
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416574 BALLUFF snímač vzdálenosti Induktivní BAW005J BAW005J nezarovnaná analogové napětí (d x š x v) 80.00 x 80.00 x 40.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416574 BALLUFF snímač vzdálenosti Induktivní BAW005J BAW005J nezarovnaná analogové napětí (d x š x v) 80.00 x 80.00 x 40.00 mm
Popis
Indukční snímač vzdálenosti, 80 x 40 x 80 mm, konektor, jmenovitá vzdálenost se=25.00 mm, nezarovnaná, materiál krytu=PBT, aktivní plocha, materiál = PBT
