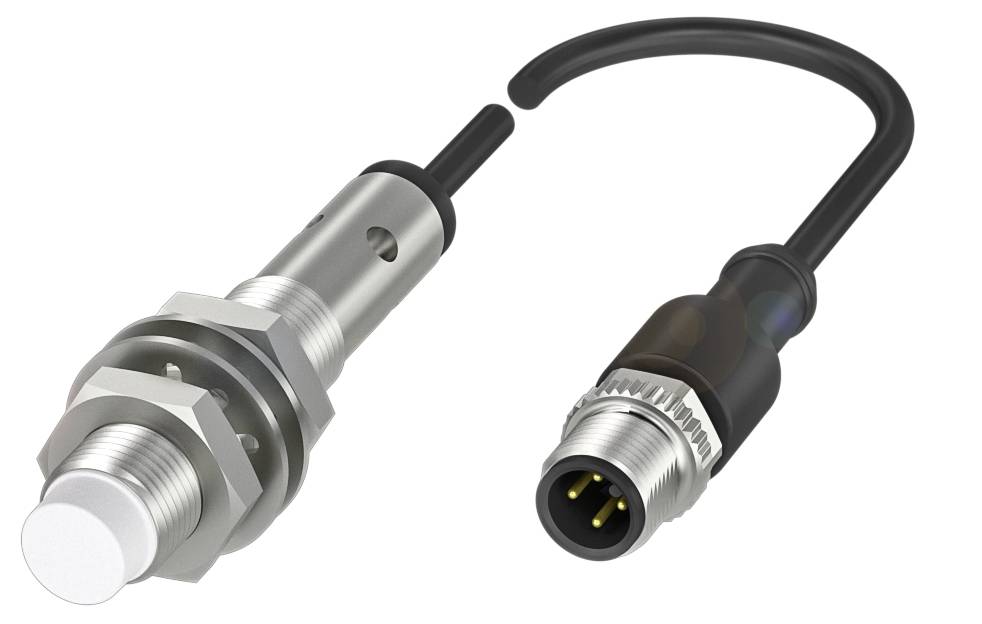

BALLUFF snímač vzdálenosti Induktivní BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nezarovnaná analogový proud (Ø x d) 12 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
snímač vzdálenosti
Min. provozní napětí
10 V/DC
Provozní napětí max.
30 V/DC
Typ
BAW M12MF2-ICC40F-BP00,2-GS04-508
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (6 359,50 Kč / kus)
6 359,50 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Indukční senzory vzdálenosti Balluff BAW0013
- Rozměry: Ø 12 x 65 mm
- Tvar M12x1
- Montáž: Nezarovnaná
- Dosah: 1... 4 mm
- Analogový výstup: Analogový, proud 4 - 20 mA
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 65 mm
- Aktivní plocha, materiál: PBT
- Analogový výstup: Analogový, proud 4 - 20 mA
- Připojení: Kabel s konektorem, zástrčka M12x1, 3-pólová, 0.20 m, PUR
- Výstupní charakteristika: Případ od případu při přiblížení
- Tvar M12x1
- Provozní napětí UB: 10... 30 VDC
- Montáž: Nezarovnaná
- Materiál pouzdra: Poniklovaná mosaz
- Mezní frekvence –3 dB: 500 Hz
- Odchylka linearity max.: ±120 µm
- Dosah: 1... 4 mm
- Ochrana: IP67
- Okolní teplota: -10... 70 °C.
- Přesnost opakování podle BWN: ±10 µm
- Doplňkové vlastnosti:
- Rozměry: Ø 12 x 65 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Seřizovací ukazatel
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovité izolační napětí [Ui]: 250 V AC
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 15 %
- Stupeň krytí: II
- Připojení: Zástrčka M12x1, 3-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- MTTF (40 °C): 640 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment 15 Nm
- Velikost: M12x1
- Délka připevnění: 35.5 mm
- Montáž: Nezarovnaná
- Typ připojení: Kabel s konektorem, 0.20 m, |PUR
- Průměr kabelu D: 4.70 mm
- Délka kabelu L: 0.2 m.
- Materiál pouzdra: Poniklovaná mosaz
- Materiál pláště: PUR
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Okolní teplota: -10... 70 °C.
- Stupeň znečištění: 3
- Proud naprázdno IO max. Při UE: 10 mA
- Rozsah měření: 1...4 mm
- Mezní frekvence –3 dB: 500 Hz
- Odchylka linearity max.: ±120 µm
- Rozsah linearity SL: 1 - 4 mm
- Teplotní drift max. Od konečné hodnoty ±5.0 %
- Přesnost opakování podle BWN: ±10 µm
- Analogový výstup: Analogový, proud 4 - 20 mA
- Výstupní charakteristika: Případ od případu při přiblížení
- Odpor při zatížení RL max. 500 Ω
- Stoupání I: 5.30 mA/mm
- Výstupní proud při se: 12 mA
- Výstupní proud u SL max. 20 mA
- Výstupní proud u SL min.: 4 mA
- Kategorie produktu
snímač vzdálenosti
- Typ
BAW M12MF2-ICC40F-BP00,2-GS04-508
- Obsah
1 ks
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Výstupy
analogový proud
- Připojení
M12, 3pólové
- Délka kabelu
0.20 m
IP67
- Min. teplota
-10 °C
- Max. teplota
70 °C
- Délka
65 mm
- Rozm.
(Ø x d) 12 mm x 65 mm
- Číslo výrobce
BAW0013
- Jmenovité napětí
24 V
- (Ø)
12 mm
- Materiál pouzdra
mosaz (poniklovaná)
PBT
- Způsob konstrukce
nezarovnaná
- Provedení
Induktivní
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416047 BALLUFF snímač vzdálenosti Induktivní BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nezarovnaná analogový proud (Ø x d) 12 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416047 BALLUFF snímač vzdálenosti Induktivní BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nezarovnaná analogový proud (Ø x d) 12 m
Popis
Naše indukční senzory vzdálenosti BAW měří různé polohy a vzdálenosti a mohou také rozlišovat mezi různými variantami materiálu. Pracují bezkontaktně, jsou proto odolné proti opotřebení a vyznačují se dlouhou životností. Funkce čajové funkce má nastavitelný rozsah linearity, což umožňuje was rychlé zprovoznění při počáteční instalaci a zajišťuje minimální prostoje při výměně senzoru. Díky rozmanitosti dostupných standardů montáže lze induktivní senzory snadno integrovat do každé aplikace. Mezi důležité oblasti použití patří sledování pohybu v chodících, stáčových a napínacích zařízeních strojovny nebo zachycení nevyvažujících a rozšířených os.indukční senzory vzdálenosti poskytují absolutní analogový signál napětí, proudu nebo IO-Link. Rozměry = Ø 12 x 65 mm, tvar = M12x1, montáž = nezarovnaná, dosah = 1...4 mm, analogový výstup = analogový, proud 4...20 mA, výstupní charakteristika = samá při přiblížení, mezní frekvence -3 dB = 500 Hz, přesnost opakování podle BWN = ±10 µm, odchylka linearity max. = ±120 µm, materiál pouzdra = mosaz, poniklovaná, aktivní plocha, materiál = PBT, připojení = kabel s konektorem, zástrčka M12x1, 3-pólová, 0.20 m, PUR, provozní napětí Ub = 10... 30 VDC, okolní teplota = -10... 70 °C, stupeň krytí = IP67, CE, UKCA, cULus, WEEE
