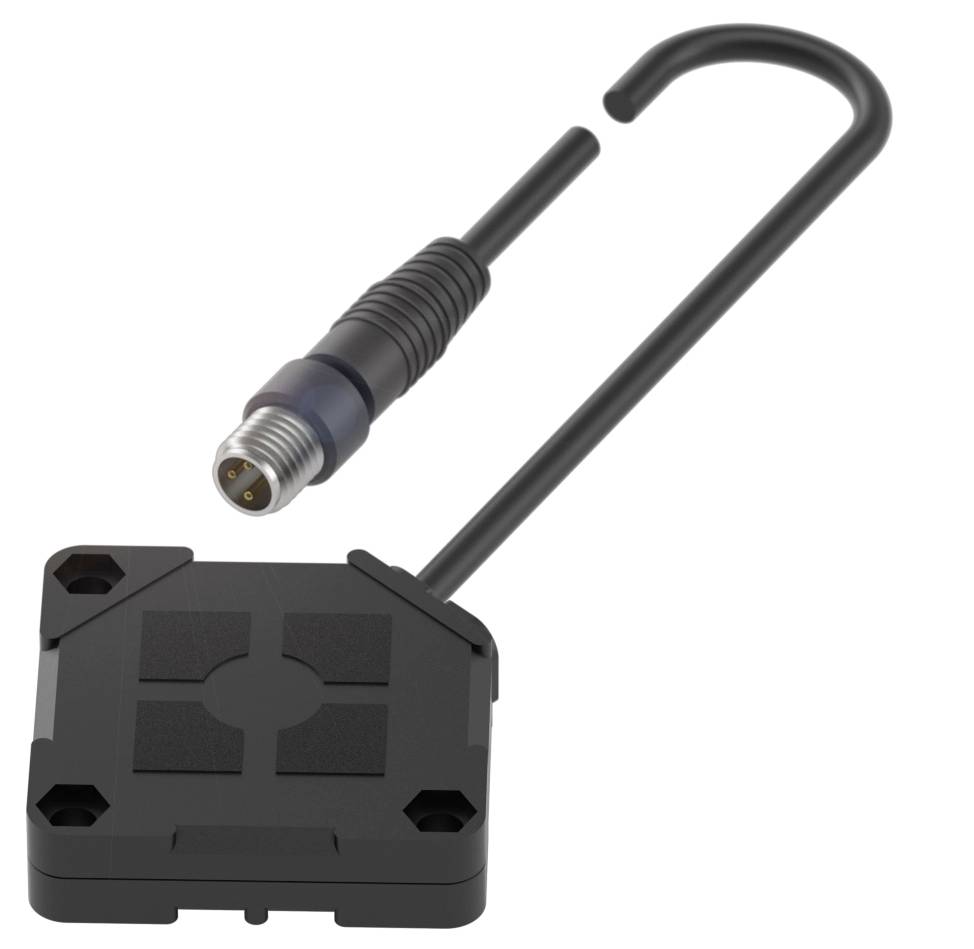

BALLUFF kapacitní snímač Kapacitní BCS00U6 BCS00U6 zarovnaná PNP (d x š x v) 10.00 x 40.00 x 40.00 mm Single
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Single
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Typ kontaktu
1 PNP
Výstupy
PNP
Datasheety: (PDF)
Počet
Celková cena (1 756,20 Kč / kus)
1 756,20 Kč
Bez DPH.
Hlavní benefity
Kvádrové provedení z plastu Balluff BCS00U6
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
- Rozměry: 40 x 40 x 10 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP spínací kontakt (NO)
- Řada: Q40
Technické parametry
- Hlavní vlastnosti:Rozměry: 40 x 40 x 10 mm
- Aktivní plocha, materiál: PBT
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
- Řada: Q40
- Provozní napětí UB: 10... 30 VDC
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: PBT
- Dosah: 1... 20 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 100 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná vzdálenost sepnutí
- Okolní teplota: -5... 85 °C.
- Doplňkové vlastnosti:
- Rozměry: 40 x 40 x 10 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 25 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížení pro UE: 10 μF
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 100 Hz
- Napětí v případě potřeby max.: 2.5 V.
- Připojení: Zástrčka M8x1, 3-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 20 mm
- Teplotní drift max. (% str): 20 % [-5…55 °C]
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 195 a)
- Aktivní plocha, materiál: PBT
- Konstrukční velikost: Tvar quaderu
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP spínací kontakt (NO)
- Průměr kabelu D: 3.00 mm
- Délka kabelu L: 0.3 m.
- Materiál pouzdra: PBT
- Materiál pláště: PUR
- Ochrana: IP67
- Okolní teplota: -5... 85 °C.
- Stupeň znečištění: 1
- Počet vodičů: 3
- Průřez kabelu: 0.14 mm²
- Počet pinů: 3
- Značka: Global
- Řada: Q40
- Proud naprázdno IO max. Při UE: 15 mA
- Citlivost: Nastavitelná vzdálenost sepnutí
- Rozsah měření: 1...20 mm
- Materiál víka: PBT
- Druh obalu
Single
- Kategorie produktu
kapacitní snímač
- Typ
BCS00U6
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
1 PNP
- Výstupy
PNP
- Materiál pouzdra
PBT
- Provedení
Kapacitní
- Způsob konstrukce
zarovnaná
- Připojení
zástrčka
- Délka kabelu
0.30 m
- Min. teplota
-5 °C
- Max. teplota
85 °C
IP67
- Délka
10.00 mm
- Šířka
40.00 mm
- V
40.00 mm
- Rozm.
(d x š x v) 10.00 x 40.00 x 40.00 mm
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- Materiál pláště
PUR
- Provozní napětí
24 V/DC
- Spínací frekvence
100 Hz
- Provozní proud
100 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416779 BALLUFF kapacitní snímač Kapacitní BCS00U6 BCS00U6 zarovnaná PNP (d x š x v) 10.00 x 40.00 x 40.00 mm Single
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416779 BALLUFF kapacitní snímač Kapacitní BCS00U6 BCS00U6 zarovnaná PNP (d x š x v) 10.00 x 40.00 x 40.00 mm Single
Popis
Kapacitní senzory pro rozpoznávání objektů disponují pouze přímočarým elektrickým polem. Rozpozná jak pevné těleso, jako např. wafery, desky s tištěnými spoji, kartonáže, papíry na papír, láhve, plastové bloky a desky, jakož i kapaliny, které jsou způsobeny stěnami nádrží nebo trubkami ze skla a plastu (tloušťka max. 4 mm). Rozměry=40 x 40 x 10 mm, konstrukční řada=Q40, montáž=rovný, připojení=kabel s konektorem, M8x1 konektor, 3-pólový, 0.30 m, PUR, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 100 Hz, dosah = 1...20 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál krytu=PBT, aktivní plocha, materiál=PBT, okolní teplota =-5... 85 °C, provozní napětí Ub=10... 30 VDC, schválení/shoda=CecULUWEEE, stupeň krytí=IP67
