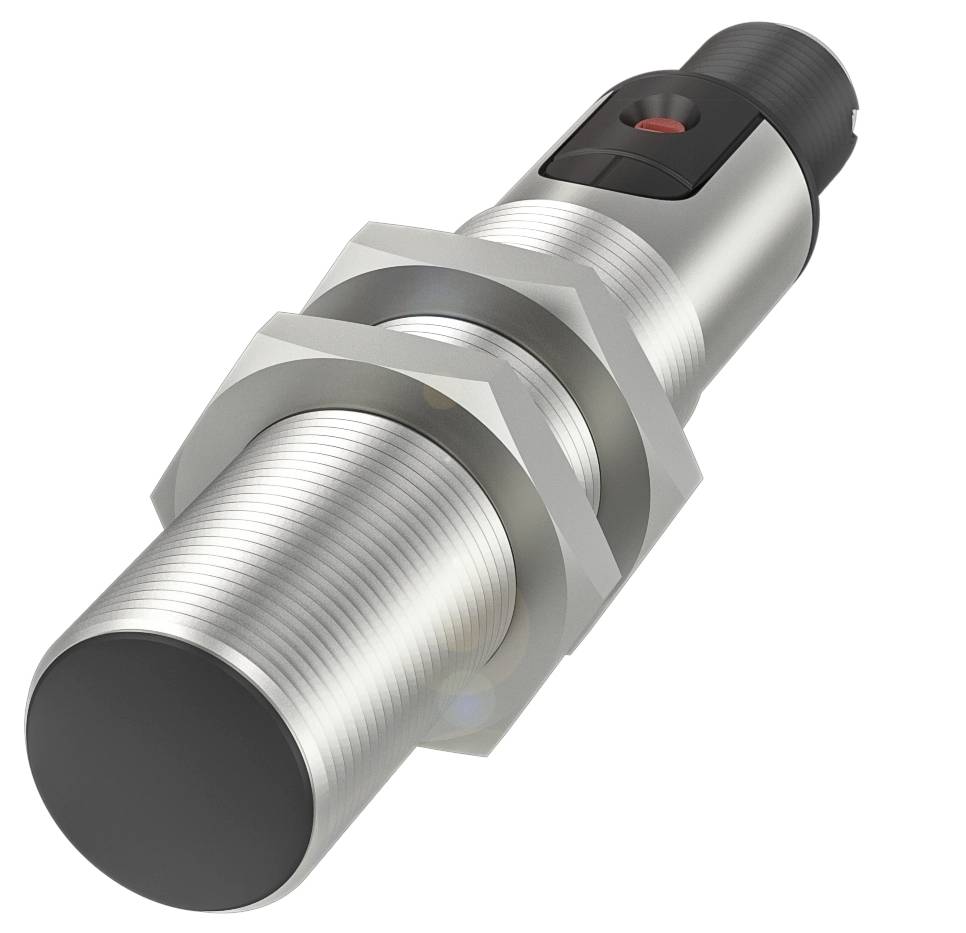

BALLUFF kapacitní snímač Kapacitní BCS00MF BCS00MF M18 zarovnaná PNP (Ø x d) 18 mm x 88.50 mm Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Typ kontaktu
1 spínací kontakt
Výstupy
PNP
Datasheety: (PDF)
Počet
Celková cena (3 400,83 Kč / kus)
3 400,83 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Válcové provedení Balluff BCS00MF se závitem M18
- Připojení: Konektor, zástrčka M12x1, 3-pólová
- Rozměry: Ø 18 x 88.5 mm
- Montáž: Jednoduše instalovatelná
- Řada: M18
- Závit (a): M18x1
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 88.5 mm
- Aktivní plocha, materiál: PBT
- Připojení: Konektor, zástrčka M12x1, 3-pólová
- Řada: M18
- Provozní napětí UB: 10... 30 VDC
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: Nerezová ocel (1.4305)
- Závit (a): M18x1
- Dosah: 1... 8 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 100 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná vzdálenost sepnutí
- Teplota okolí: -25 až 85 °C
- Doplňkové vlastnosti:
- Rozsah dodávky: Matice (2x)
- Rozměry: Ø 18 x 88.5 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 300 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 100 Hz
- Napětí v případě potřeby max.: 1.5 V.
- Připojení: Zástrčka M12x1, 3-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 8 mm
- Teplotní drift max. (% str): 20 % [-5…55 °C]
- Přesnost opakování max. (% str): 2.0 %
- MTTF (40 °C): 343 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment 30 Nm
- Velikost: M18x1
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP spínací kontakt (NO)
- Materiál pouzdra: Nerezová ocel (1.4305)
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Stupeň znečištění: 1
- Počet pinů: 3
- Značka: Global
- Řada: M18
- Proud naprázdno IO max. Při UE: 20 mA
- Doplňkové vlastnosti: Odolné vůči potu (magnetické pole 100 kA/
- Citlivost: Nastavitelná vzdálenost sepnutí
- Rozsah měření: 1...8 mm
- Materiál víka: PBT |PA
- Závit (a): M18x1
- Druh obalu
Piece
- Kategorie produktu
kapacitní snímač
- Typ
BCS00MF
- Min. provozní napětí
10 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10 - 30.0 V
- Typ kontaktu
1 spínací kontakt
- Výstupy
PNP
- Materiál pouzdra
nerezová ocel
- Provedení
Kapacitní
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M18
- Připojení
M18
- Min. teplota
-25 °C
- Max. teplota
85 °C
IP67
- Délka
88.50 mm
- Šířka
88.5 mm
- (Ø)
18 mm
- Rozm.
(Ø x d) 18 mm x 88.50 mm
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Spínací frekvence
100 Hz
- Provozní proud
100 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417409 BALLUFF kapacitní snímač Kapacitní BCS00MF BCS00MF M18 zarovnaná PNP (Ø x d) 18 mm x 88.50 mm Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417409 BALLUFF kapacitní snímač Kapacitní BCS00MF BCS00MF M18 zarovnaná PNP (Ø x d) 18 mm x 88.50 mm Piece
Popis
Kapacitní senzory pro rozpoznávání objektů disponují pouze přímočarým elektrickým polem. Rozpozná jak pevné těleso, jako např. wafery, desky s tištěnými spoji, kartonáže, papíry na papír, láhve, plastové bloky a desky, jakož i kapaliny, které jsou způsobeny stěnami nádrží nebo trubkami ze skla a plastu (tloušťka max. 4 mm). Rozměry = Ø 18 x 88.5 mm, konstrukční řada = M18, závit (a) = M18x1, montáž = zarovnaná, připojení = konektor, zástrčka M12x1, 3 pólů, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 100 Hz, dosah = 1...8 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = nerezová ocel (1.4305), aktivní plocha, materiál = PBT, okolní teplota =-25... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67
