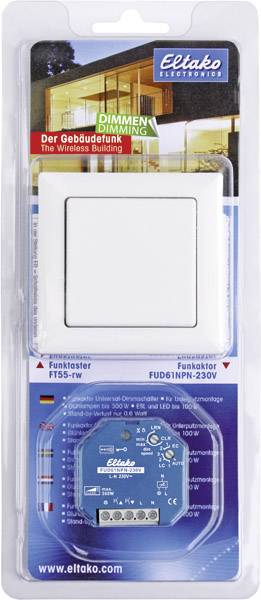

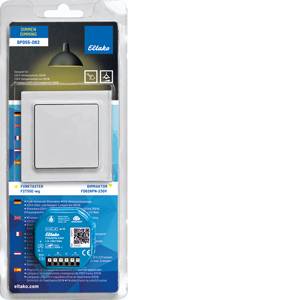

BPD55 Blister-Pack Dimmen Eltako startovací sada osvětlení na povrch, pod omítku Spínací výkon (max.) 300 W

Blistr-Pack stmívání se skládá z bezdrátového a bezbateriového spínače FT55 čistě bílé barvy v lesklém provedení a univerzálního stmívacího ovladače FUD61NPN-230V. Stmívač samostatně rozpozná druh lampy a umožňuje nastavení minimálního jasu a rychlosti stmívání. FT55-wg: Bezdrátové tlačítko, vnější rozměr 80 x 80 mm, vnitřní rámeček 55 x 55 mm, 15 mm vysoký. Při stisknutí tlačítka se generuje energie pro vyslání signnálu, takže není potřeba připojovací kabel a nevznikají ztráty v režimu stand-by. Součástí dodávky je rámeček R, kolébka W55, dvojkolébka DW55 (všechny stejné barvy), upevňovací rám BRF, upevňovací deska HP, bezdrátový modul a lepicí fólie. Bezdrátové tlačítko s jednokolébkovým spínačem může vysílat dva vyhodnotitelné signály: stiskem tlačítka nahoře a stiskem dole. Bezdrátové tlačítko s dvojkolébkou umožňuje vysílat čtyři signály:
stiskem dvou kolébek nahoru a dolů. Upevňovací desku lze našroubovat na rovnou plochu nebo nalepit na zeď, sklo nebo nábytek pomocí přiložené lepicí fólie. Pomocí 55mm zásuvkové krabice lze přišroubovat přiložené hmoždinky. Potom je možné připojit bezdrátové tlačítko osvětlení FTB zezadu přímo na upevňovací desku. Z výroby je dvojitá kolébka připojena na bezdrátový modul. Chcete-li ji vyměnit za velkou kolébku, postupně vytáhněte dopředu obě poloviny kolébky a neprohýbejte je přitom uprostřed. Poté připojte velkou kolébku tak, aby označení 0 a I na její zadní straně odpovídalo bezdrátovému modulu. Při lepení nejprve přilepte sadu upevňovací desky s rámečkem se zarážkami nahoře a dole. Poté sadu bezdrátového modulu s kolébkou Označení 0 na zadní straně vždy nahoře ? zaklapnout. Před přišroubování uvolněte rámeček a upevňovací rámeček z upevňovací desky. Tlačte zarážky upevňovací desky směrem ven. Poté se našroubuje upevňovací deska se zarážkami nahoře a dole, přicvakne se rámeček s upevňovacím rámečkem a sada bezdrátového modulu s kolébkou. Označení 0 na zadní straně vždy nahoře ? zaklapnout. K upevnění šrouby doporučujeme nerezový zápustný šroub 2,9 x 25 mm, DIN 7982 C. Také s hmoždinkami 5 x 25 mm nebo s krabicemi spínače 55 mm. Rámeček Eltako lze při montáži kdykoli vyměnit za rámeček s vnitřním rozměrem 55 x 55 mm od jiných výrobců. Bezdrátový modul obsažený v bezdrátovém tlačítku může být přiřazen ke všem šifrovaným aktorům řady 61 a 71 a do šifrovaného FAM14. K tomu je zapotřebí šifrovací kolébka bezdrátového tlačítka FTVW. Šifrované aktory nesou označení klíče. FUD61NPN: Univerzální stmívač, Power MOSFET až 300 W. Automatické rozpoznání lampy. V režimu stand-by ztráta pouze 0,7 W. Nastavitelné minimální osvětlení nebo rychlost stmívání. S dětskou pojistkou, režimem spánku a světelným budíkem. Navíc s možností ovládání světla. Šifrované vysílání, obousměrné vysílání a funkce opakovače. Pro vestavnou montáž. Délka 45 mm, šířka 45 mm, hloubka 33 mm. Univerzální stmívač pro lampy do 300 W, v závislosti na povětrnostních podmínkách. Stmívatelné úsporné žárovky ESL a stmívatelné 230V LED žárovky navíc v závislosti na elektronice lampy. Zapínání v nulové poloze díky měkkému zapínání a vypínání je pro lampu šetrné. Napájecí, spínací a řídicí napětí místně 230 V. Není nutné žádné minimální zatížení. Spínač se ovládá pomocí bezdrátových tlačítek FT a FFT, bezdrátových ručních vysílačů FHS a FMH nebo dálkových ovladačů FF8 a UFB. Nastavený stupeň jasu zůstane při vypnutí uložen (paměť). V případě výpadku proudu se uloží spínací poloha a stupeň jasu a při obnovení napájecího napětí se zapne. Automatická elektronická pojistka proti přetížení a vypnutí při přehřátí. Od montážního týdne 11/14 se mohou nahrát šifrované senzory. Může být zapnuto obousměrné vysílání nebo funkce opakovače. Každá změna stavu a přijaté signály centrálního řízení budou poté potvrzeny vysláním signálu. Tento vysílaný signál lze nahrát do jiných aktorů jako FSR61NP-230V, GFVS softwaru a univerzálního displeje. V softwaru GFVS se zobrazuje aktuální hodnota stmívání v %. S horním otočným spínačem lampy/stmívání lze nastavit buď minimální jas (plně tlumené světlo), nebo rychlost stmívání. Spodní otočný spínač za provozu určuje, zda má působit automatické rozeznání žárovky nebo speciální nastavení Comfort. LED doprovází proces nahrávání a během provozu zobrazuje vysílané ovládací příkazy krátkým blikáním.
