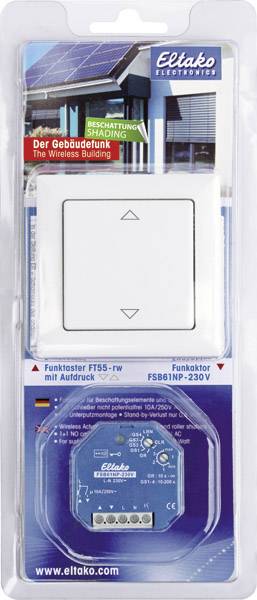

BPB55 Blisterpack Beschattung Eltako bezdrátový startovací sada pro ovládání rolet na povrch, pod omítku Spínací výkon (

Blister-Pack pro stínění sestává z bezdrátového a bezbateriového tlačítka FT55 v čistě bílém lesklém provedení a z bezdrátového aktoru pro stínění a rolety FSB61NP-230V. FT55-wg: Bezdrátové tlačítko, vnější rozměr 80 x 80 mm, vnitřní rámeček 55 x 55 mm, 15 mm vysoký. Při stisknutí tlačítka se generuje energie pro vyslání signnálu, takže není potřeba připojovací kabel a nevznikají ztráty v režimu stand-by. Součástí dodávky je rámeček R, kolébka W55, dvojkolébka DW55 (všechny stejné barvy), upevňovací rám BRF, upevňovací deska HP, bezdrátový modul a lepicí fólie. Bezdrátové tlačítko s jednokolébkovým spínačem může vysílat dva vyhodnotitelné signály: stiskem tlačítka nahoře a stiskem dole. Bezdrátové tlačítko s dvojkolébkou umožňuje vysílat čtyři signály:
stiskem dvou kolébek nahoru a dolů. Upevňovací desku lze našroubovat na rovnou plochu nebo nalepit na zeď, sklo nebo nábytek pomocí přiložené lepicí fólie. Pomocí 55mm zásuvkové krabice lze přišroubovat přiložené hmoždinky. Potom je možné připojit bezdrátové tlačítko osvětlení FTB zezadu přímo na upevňovací desku. Z výroby je dvojitá kolébka připojena na bezdrátový modul. Chcete-li ji vyměnit za velkou kolébku, postupně vytáhněte dopředu obě poloviny kolébky a neprohýbejte je přitom uprostřed. Poté připojte velkou kolébku tak, aby označení 0 a I na její zadní straně odpovídalo bezdrátovému modulu. Při lepení nejprve přilepte sadu upevňovací desky s rámečkem se zarážkami nahoře a dole. Poté sadu bezdrátového modulu s kolébkou Označení 0 na zadní straně vždy nahoře ? zaklapnout. Před přišroubování uvolněte rámeček a upevňovací rámeček z upevňovací desky. Tlačte zarážky upevňovací desky směrem ven. Poté se našroubuje upevňovací deska se zarážkami nahoře a dole, přicvakne se rámeček s upevňovacím rámečkem a sada bezdrátového modulu s kolébkou. Označení 0 na zadní straně vždy nahoře ? zaklapnout. K upevnění šrouby doporučujeme nerezový zápustný šroub 2,9 x 25 mm, DIN 7982 C. Také s hmoždinkami 5 x 25 mm nebo s krabicemi spínače 55 mm. Rámeček Eltako lze při montáži kdykoli vyměnit za rámeček s vnitřním rozměrem 55 x 55 mm od jiných výrobců. Bezdrátový modul obsažený v bezdrátovém tlačítku může být přiřazen ke všem šifrovaným aktorům řady 61 a 71 a do šifrovaného FAM14. K tomu je zapotřebí šifrovací kolébka bezdrátového tlačítka FTVW. Šifrované aktory nesou označení klíče. FSB61NP-230V: Bezdrátový aktor 230 V. 1+1 spínač, není beznapěťový, 4 A / 250 V AC, pro rolety a prvky pro aktivaci stínění. Šifrované vysílání, obousměrné vysílání a funkce opakovače. V režimu stand-by ztráta pouze 0,8 W. Pro vestavnou montáž. Délka 45 mm, šířka 45 mm, hloubka 33 mm. Napájecí, spínací a řídicí napětí místně 230 V. Při výpadku napájecího napětí je definováno vypnutí. Kromě vstupního řídicího signálu z vnitřní antény lze tento vysílač ovládat také konvenčním 230V řídicím tlačítkem, které je potřeba nejdřív přimontovat. Lze nahrát zašifrované senzory. Může být zapnuto obousměrné vysílání nebo funkce opakovače. Každá změna stavu a přijaté signály centrálního řízení budou poté potvrzeny vysláním signálu. Tento vyslaný signál může být nahrán do jiných aktorů, softwaru GFVS a do univerzálních ukazatelů. Pomocí horního otočného spínače lze v poloze LRN přiřadit až 35 bezdrátových tlačítek, z toho jedno nebo více tlačítek centrálního řízení. Poté se zvolí požadovaná funkce tohoto impulzního skupinového spínače: GS1 = skupinový spínač s řízením tlačítka a zpožděným návratem během několika sekund. Bezdrátové tlačítko s funkcí zapnutí, pozastavení a vypnutí lze nahrát jako lokální univerzální tlačítko nebo jako bezdrátové směrové dvojité tlačítko pro ovládání rolet s horním stisknutím pro vytáhnutí a spodním pro stažení. Při krátkém klepnutí okamžitě přeruší pohybu. Centrální řízení lze provádět dynamicky s prioritou i bez ní. GS2 = skupinové spínače jako GS1, centrální tlačítko vždy bez priority. GS3 = skupinový spínač jako GS2, navíc s funkcí otáčení dvojitým kliknutím pro místní tlačítko a odpovídajícím bezdrátovým tlačítkem s funkcí univerzálního tlačítka: Po dvojkliku se žaluzie pohybují opačným směrem, než se zastaví krátkým stisknutím tlačítka. GS4 = skupinové spínače jako GS2, navíc s funkcí obrácení kliknutím: Ovládací tlačítko potom působí staticky. Relé bude buzeno, dokud se tlačítko přetáčí, aby se žaluzie mohly krátkým impulsem otočit do opačného směru. GR = skupinové relé. Dokud je bezdrátového tlačítko stisknuté, je kontakt zavřený. Poté se opět otevře. Při dalším bezdrátovém signálu se zavírá druhý kontakt atd. Ovládání scén stínění: Ovládací signál tlačítka s dvojitým kolébkovým spínačem nahraným jako tlačítko nastavení scén může vyvolat až 4 předem nastavené časy doběhu. Při ovládání pomocí softwaru GFVS lze startovat i startovat příkazy k pohybu nahoru a dolů s přesnými údaji o čase. Protože akční člen hlásí přesný čas po každé aktivitě i při pohybu vyvolaném tlačítkem, je pozice stínění v softwaru GFVS vždy správně zobrazena. Při dosažení koncové polohy nahoru a dolů se poloha automaticky synchronizuje. Pokud je bezdrátový venkovní senzor jasu FAH60 připojen k tlačítku ovládání scén, spustí se automaticky podle vnějšího jasu nahrané scény 1, 2 a 4. S pomocí spodního otočného spínače se nastaví zpoždění návratu do stavu držení polohy v sekundách. Doba zpoždění musí být proto zvolena alespoň tak dlouho, kolik času potřebuje stínění nebo roleta k tomu, aby došly z jedné polohy do druhé. Když se nahraje okenní a dveřní kontakt FTK nebo okenní klika Hoppe, je při otevřených dveřích vytvořena ochrana proti vypadnutí, která zabraňuje centrálnímu vypínání a vypínání scén. LED ukazatel doprovází proces nahrávání a během provozu zobrazuje vysílané řídicí příkazy krátkým blikáním.
