Bourns 3296Y-1-103LF cermetový trimr 25cestný lineární 0.5 W 10 kΩ 9 ° 9 ° 1 ks Piece

Modrý trimrovací potenciometr Bourns se třemi kovovými kolíky a mosazným nastavovacím drážkovým šroubem nahoře, označený nápisem '3296 COSTA RICA'.

Modrý elektrický rezistor se třemi kovovými svorkami s vyražením 'Bourns 3296, Costa Rica'. Používá se především v elektronických obvodech.

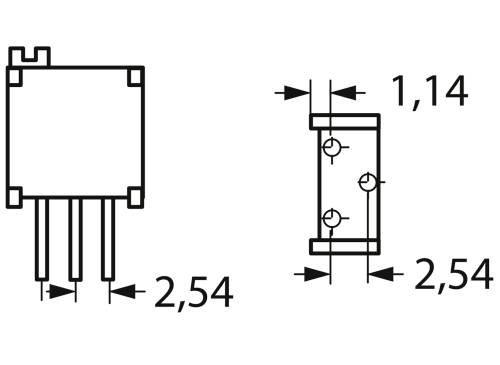

Nákres elektronického konektoru se třemi piny. Rozměry: 2,54 mm rozteč mezi piny, 1,14 mm šířka, 2,54 mm výška.

1/3

Druh obalu

Piece

Kategorie produktu

cermetový trimr

Odpor

10 kΩ

Charakteristika

lineární

Zatížitelnost

0.5 W

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

60 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (79,96 Kč / kus)

79,96 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Trimovací potenciometr cermet, 25 otáček, 10 kΩ, 0.5 W, THT, nahoře, 3296Y-1-103L

Dodatečné informace:

Technické parametry

Druh obalu: Piece

Kategorie produktu: cermetový trimr

Vlastnosti potenciometru: 25cestný

Odpor: 10 kΩ

Charakteristika: lineární

Zatížitelnost: 0.5 W

Mezní napětí: 300 V

Úhel otáčení (elektrický): 9°

Úhel otáčení (mechanický): 9°

Připojení: pájecí piny

Provedení: THT

Typ sepnutí: nahoře

Min. teplota: -55 °C

Max. teplota: 125 °C

Teplotní koeficient: 100 ppm/K

Tolerance ±: 10 %

Šířka: 4.83 mm

V: 10.03 mm

Rastr (rozteč): 2.54 mm

Rozm.: (d x š x v) 9.53 x 4.83 x 10.03 mm

Obsah: 1 ks

Typ: 3296Y-1-103LF

Splňuje RoHS: ano

Délka: 9.53 mm

Počet otáček: 25

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2996209 Bourns 3296Y-1-103LF cermetový trimr 25cestný lineární 0.5 W 10 kΩ 9 ° 9 ° 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2996209 Bourns 3296Y-1-103LF cermetový trimr 25cestný lineární 0.5 W 10 kΩ 9 ° 9 ° 1 ks Piece

Popis

Cermetový potenciometr typ Bourns 3296. Pro 25 otáček; zatížitelnost: 0,5 W při +70 °C (0 při +125 °C), provozní napětí: Max. 300 v, teplotní rozsah: –55 až +150 °C, tolerance: ±10 %, teplotní koeficient: ±100. Vertikální s nastavením shora a posunutým uspořádáním kontaktů typ 3296Y. Typ: 10K
