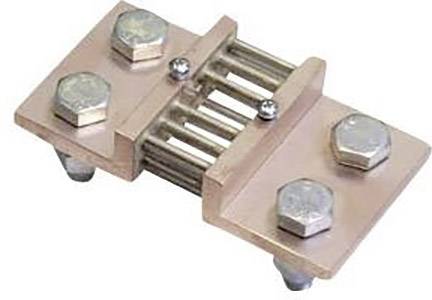

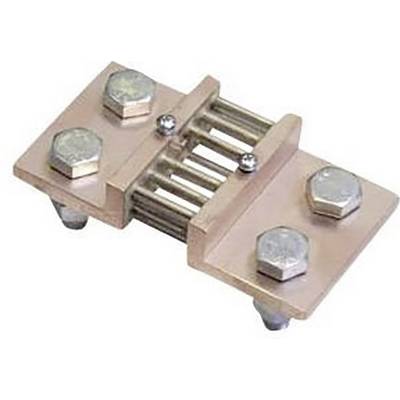

Bočník Lumel B2 1000A/60mV Paralelní odpor 60 mV
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 342,98 Kč / kus)
2 342,98 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Technické parametry
- Kategorie produktu
bočník
- Měřicí proud
1000 A
- Třída přesnosti
0,5
- Rozm.
(d x š x v) 165 x 60 x 30 mm
- Hmotnost
1.45 kg
- Šířka
60 mm
- V
30 mm
- Délka
165 mm
- Úbytek napětí
60 mV
- Typ
B2 1000A/60mV
- Připojení
Šroubové svorky
- Konstrukce
B
- Způsob upevnění
Šrouby
- Připojení
Šroubové svorky
Ke stažení
List technických údajů
List technických údajů 1562747 Bočník Lumel B2 1000A/60mV Paralelní odpor 60 mV
Popis
Bočník pro měření stejnosměrných proudů. Na bočníku dochází k poklesu napětí, které je úměrné proudu, lze jej zobrazit pomocí měřicího přístroje s otočnou cívkou. Je proveden ve třídě 0,5 podle DIN 43 703. Proud vedený odporem vytváří pokles napětí, které je měřeno paralelně připojeným měřicím přístrojem. Bočník je upraven tak, že při jmenovitém proudu dochází k definovanému poklesu napětí (60 mV u typu B2).
Provedení
- Tvar B bez izolační patice.
