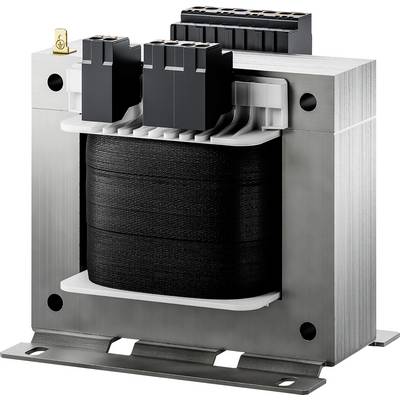

BLOCK USTE 1600/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC,

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (7 351,24 Kč / kus)

7 351,24 Kč

Bez DPH.

Doprava zdarma

Včetně 14denního práva na vrácení

Nahlásit právní incident

Hlavní benefity

Řídicí, bezpečnostní, oddělovací transformátor série USTE

1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC
2 x 115 V/AC, 230 V/AC
1600 VA

Technické parametry

Kategorie produktu: řídicí transformátor

Výstupní napětí (min.): 115 V/AC
230 V/AC

Počet výstupů: 2 x

Počet vstupů: 1 x

: 1600 VA

Vstupní napětí (offset): 208 V/AC
230 V/AC
380 V/AC
400 V/AC
415 V/AC
440 V/AC
460 V/AC
480 V/AC
500 V/AC
525 V/AC
550 V/AC
575 V/AC
600 V/AC
Zobrazit více

Normy: VDE 0570 část 2-2, DIN EN 61558-2-2, EN 61558-2-2, IEC EN 61558-2-2, UL 5085-1/2, CSA 22.2.66

Připojení: pružinové připojení

Šířka: 192 mm

V: 181 mm

Délka: 144 mm

Rozm.: (d x š x v) 144 x 192 x 181 mm

Výstupní napětí (počet x napětí): 2 x 115 V/AC, 230 V/AC

Druh konstrukce: Otevřená

Vstupní napětí: 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC

Hmotnost: 20.80 kg

Obsah: 1 ks

Třída izolantu: VDE = B, UL = class 130

Způsob montáže: patkový úhel

Kontrolní značka: cULus Listed

Splňuje RoHS: ano

Třída bezpečnosti: I

Typ: USTE 1600/2x115

Max. okolní teplota: +40 °C

Účinnost: 94 %

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Výstupní napětí (min.)

BLOCK USTE 1600/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 115 V/AC, 230 V/AC 1600 VA

Objednací číslo:1390953

Tento produkt

1600 VA

115 V/AC230 V/AC

BLOCK USTE 100/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 115 V/AC, 230 V/AC 100 VA

Objednací číslo:1390950

100 VA

115 V/AC230 V/AC

BLOCK USTE 100/2x12 řídicí transformátor, bezpečnostní transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 12 V/AC, 24 V/AC 100 VA

Objednací číslo:1390951

100 VA

12 V/AC24 V/AC

BLOCK USTE 1000/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 115 V/AC, 230 V/AC 1000 VA

Objednací číslo:1390952

1000 VA

115 V/AC230 V/AC

BLOCK USTE 250/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 115 V/AC, 230 V/AC 250 VA

Objednací číslo:1390954

250 VA

115 V/AC230 V/AC

BLOCK USTE 250/2x12 řídicí transformátor, bezpečnostní transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 12 V/AC, 24 V/AC 250 VA

Objednací číslo:1390955

250 VA

12 V/AC24 V/AC

BLOCK USTE 2500/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 115 V/AC, 230 V/AC 2500 VA

Objednací číslo:1390956

2500 VA

115 V/AC230 V/AC

BLOCK USTE 3200/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 115 V/AC, 230 V/AC 3200 VA

Objednací číslo:1390957

3200 VA

115 V/AC230 V/AC

BLOCK USTE 400/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 115 V/AC, 230 V/AC 400 VA

Objednací číslo:1390958

400 VA

115 V/AC230 V/AC

BLOCK USTE 400/2x12 řídicí transformátor, bezpečnostní transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC, 440 V/AC, 460 V/AC, 480 V/AC, 500 V/AC, 525 V/AC, 550 V/AC, 575 V/AC, 600 V/AC 2 x 12 V/AC, 24 V/AC 400 VA

Objednací číslo:1390959

400 VA

12 V/AC24 V/AC

Ke stažení

List technických údajů

List technických údajů 1390953 BLOCK USTE 1600/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1390953 BLOCK USTE 1600/2x115 řídicí transformátor, izolační transformátor 1 x 208 V/AC, 230 V/AC, 380 V/AC, 400 V/AC, 415 V/AC,

Popis

Řada ovládacích transformátorů slouží pro univerzální přizpůsobení napětí a bezpečné galvanické oddělení primárního proudu od sekundárního obvodu. Jedinečná vakuová impregnační metoda Block IMPEX chrání proti vnějším vlivům při snížené hlučnosti. Instalace se provádí pomocí inovativní technologie svorek Push-In jednoduše a rychle.

Tento text byl přeložen strojově.
