binder 99 9133 52 12 99 9133 52 12-20 Kabelová zástrčka, 1 ks

Červený a černý elektrický konektor s žebrovaným pouzdrem, vhodný pro audio zařízení, umístěný před bílým pozadím.

Ilustrační obrázek

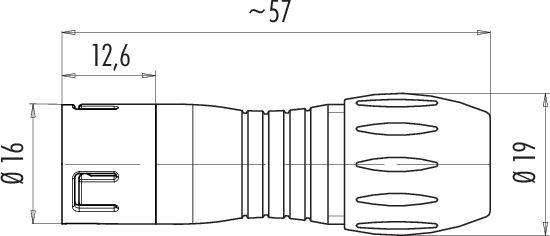

Technický výkres válcové součásti s rozměry: délka cca 57 mm, průměr 16 mm vpředu a 19 mm vzadu.

Kruhový diagram konektoru se 12 očíslovanými piny v kruhu, který ilustruje neurologická připojení.

1/3

Ilustrační obrázek

Kategorie produktu

Kabelová zástrčka

Provedení

zástrčka, rovná

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

29 Ks

Prodej a doprava:

Počet

Celková cena (569,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

99 9133 52 12 série 720

Snap-In IP67 kabelové zástrčky
Počet pólů: 12
6.0 - 8.0 mm
nestíněné
pájení
IP67
VDE

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 2
Materiál kontaktu: PA (UL94 HB)
Průměr kabelu 6.0 - 8.0 mm
Způsob montáže: Montáž kabelů

Typ: 99 9133 52 12

Kategorie produktu: Kabelová zástrčka

Provedení: zástrčka, rovná

počet kontaktů: 12

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 2 A

Jmenovitý proud - filtr: 2 A

Uzávěrka: západka

Jmenovité napětí: 60 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: PA

: AWG 24

Číslo výrobce: 99 9133 52 12-20

Pólů: 12

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP67

Série: 720

Ke stažení

List technických údajů

List technických údajů 3217592 binder 99 9133 52 12 99 9133 52 12-20 Kabelová zástrčka, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.
