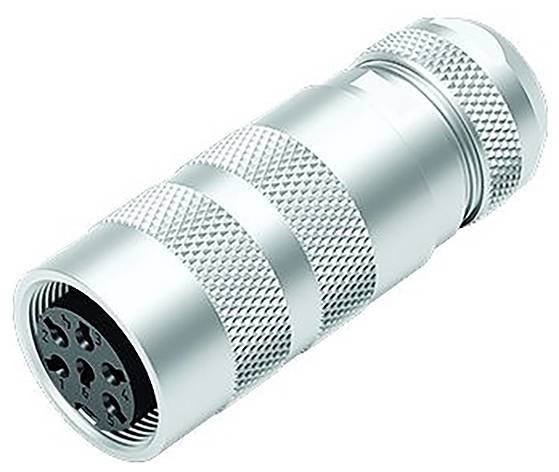

Ilustrační obrázek

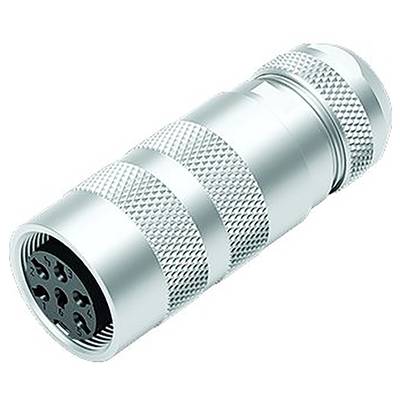

Ilustrační obrázek
binder 99 5114 60 05 99 5114 60 05 Kabelová zásuvka, 1 ks
Označení výrobce:
Objednací číslo:
Kategorie produktu
Kabelová zásuvka
počet kontaktů
5
Připojení
pájené
Obsah
1 ks
Jmenovitý proud - filtr
6 A
Počet
Celková cena (775,00 Kč / kus)
775,00 Kč
Včetně DPH.
Hlavní benefity
M16 kabelová zásuvka, počet pólů: 5 (05-a), 4,1-7,8 mm, stíněná, pájení, IP68, UL, krátká verze
Dodatečné informace:
Technické parametry
- Řada: Řada 423
- Počet pólů: 05
- Provedení konektoru: Kabelová zásuvka
- Popis varianty: M16, řada 423, miniaturní konektor
- Schválení 1: UL
- EMC způsobilost: stínitelný
- Průřez připojení (mm): Max. 0,75 mm²
- Průřez připojení (AWG): AWG 18
- Typ připojení: pájení
- Zámek konektoru: šrouby
- Jmenovitý proud (40 °C): 6,0 a
- Izolační skupina: III
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Jmenovité napětí ( v): 150 V.
- Typ ochrany: IP68
- Materiál pouzdra: CuZn (poniklovaná mosaz)
- Materiál těla kontaktů: PBT
- Materiál (kontakt): CuSn (bronz)
- Materiál uzamčení: CuZn
- Průměr kabelu 4,1 - 7,8 mm
- Bezpečnostní vlastnosti: Konektor nesmí být zapojen do zátěže nebo odpojen. Nedodržení požadavků a nesprávné použití může vést ke škodám na zdraví.
- Konektory jsou navrženy pro použití v zařízeních, řídicích a elektrických zařízeních. Uživatel zodpovídá za kontrolu, zda lze konektor použít i v jiných oblastech použití.
- Konektory používané v elektrických obvodech s nebezpečným dotykem mohou být instalovány a používány pouze osobami, které mají vzdělání v elektrotechnice, nebo pod dohledem osob, s přihlédnutím k platným předpisům a normám.
- Konektory s ochranou IP67 a IP68 nejsou vhodné pro použití pod vodou. Při použití ve venkovním prostředí musí být konektory chráněny před korozí.
- Konektor není vhodný pro napájecí napětí. Věnujte pozornost stupni znečištění a kategorii přepětí.
- Pro zajištění kabelové zástrčky s konektorem konektoru pro zařízení je závitový kroužek pevně přitáhován (cca 50 cNm).
- Typ
99 5114 60 05
- Kategorie produktu
Kabelová zásuvka
- počet kontaktů
5
- Připojení
pájené
- Obsah
1 ks
- Jmenovitý proud
6 A
- Jmenovitý proud - filtr
6 A
- Uzávěrka
šrouby
- Jmenovité napětí
150 V
- Materiál kontaktu
CuSn
- Ø kabelu do
7.8 mm
- Ø kabelu od
4.1 mm
- Materiál pouzdra
mosaz poniklovaná
- Číslo výrobce
99 5114 60 05
- Průměr kabelu (rozsah)
4.1 - 7.8 mm
- Pólů
5
- Splňuje RoHS
ano
IP68
- Rozsah lisování AWG (max.)
18 awg
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3334966 binder 99 5114 60 05 99 5114 60 05 Kabelová zásuvka, 1 ks
Popis
Kabelová zásuvka 99 5114 60 05
