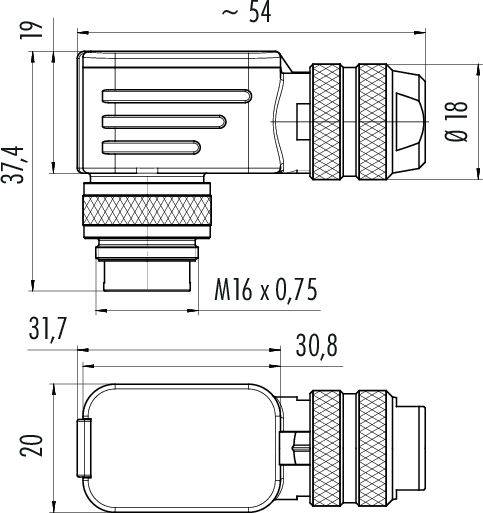

Ilustrační obrázek
binder 99 5101 75 02 99 5101 75 02-20 Konektor, úhlový, 1 ks
Kategorie produktu
Konektor, úhlový
Provedení
zástrčka, zahnutá
počet kontaktů
2
Připojení
pájené
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (645,00 Kč / kus)
645,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Hlavní benefity
99 5101 75 02 série 423
- Úhlová zástrčka M16, IP67
- Počet pólů 2
- 4.0 - 6.0 mm
- stínitelný
- pájení
- IP67
- UL
Technické parametry
- EMC způsobilost: stínitelný
- Izolační odpor: ≥ 10, na / Ω
- Průchodový odpor: ≤ 5 mΩ
- Izolační skupina: III
- Přepěťová kategorie I
- Stupeň znečištění: 1
- Materiál těla kontaktů: PBT (UL94 v-0)
- Průměr kabelu 4.0 - 6.0 mm
- Způsob montáže: Montáž kabelů
- Typ
99 5101 75 02
- Kategorie produktu
Konektor, úhlový
- Provedení
zástrčka, zahnutá
- počet kontaktů
2
- Připojení
pájené
- Obsah
1 ks
- Jmenovitý proud
7 A
- Jmenovitý proud - filtr
7 A
- Uzávěrka
šrouby
- Jmenovité napětí
250 V
- Materiál kontaktu
Cu Zn
- Materiál pouzdra
mosaz poniklovaná
AWG 18
- Číslo výrobce
99 5101 75 02-20
- Pólů
2
- maximální průřez
0.75 mm²
- Rozsah průřezů
0.75 mm² (max)
- Splňuje RoHS
ano
IP67
- Série
423
Ke stažení
List technických údajů
List technických údajů 3216187 binder 99 5101 75 02 99 5101 75 02-20 Konektor, úhlový, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3216187 binder 99 5101 75 02 99 5101 75 02-20 Konektor, úhlový, 1 ks
Popis
Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.
Vlastnosti:
• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
Tento text byl přeložen strojově.
Vlastnosti:
• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
Tento text byl přeložen strojově.
