binder 99 3369 100 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3369 100 04-20, piny: 4, 1 ks

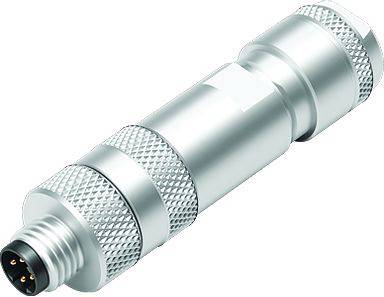

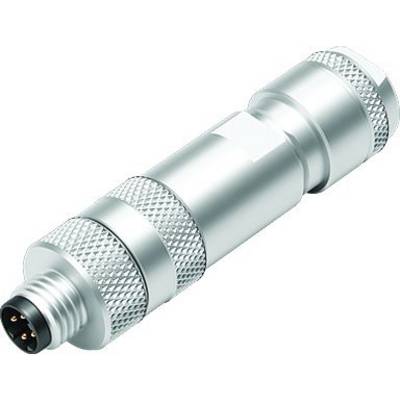

Kovový konektor s vroubkovaným povrchem a několika kolíky na konci.

Ilustrační obrázek

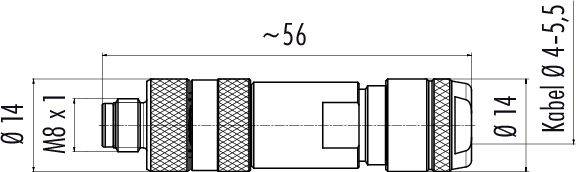

Technický výkres konektoru se závitem M8, celková délka cca 56 mm, průměr kabelu 4-5,5 mm.

Diagram čtyřpólové elektrické zásuvky, číslované od 1 do 4. Kontaktní místa jsou znázorněna černými body.

1/3

Ilustrační obrázek

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, rovná

Norma zástrčky

senzorika konektoru

Strana připojení A

Počet pólů

Datasheety: (PDF)

Doručení: Čt 8. 10.

31 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (660,33 Kč / kus)

660,33 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

99 3369 100 04 série 818

Kabelová zástrčka M8-D
Počet pólů: 4
4 - 5.5 mm
stínitelný
šroubová svorka
IP67

Dodatečné informace:

Technické parametry

EMC způsobilost: stínitelný
Izolační odpor: > 10 Ω
Průchodový odpor: ≤ 15 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktů: PA
Materiál zajištění: CuZn (poniklovaná mosaz)
Průměr kabelu 4.0 - 5.5 mm
Způsob montáže: Montáž kabelů

Typ: 99 3369 100 04

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, rovná

Norma zástrčky: senzorika konektoru

Strana připojení A: M8

Počet pólů: 4

Jmenovité napětí: 63 V/DC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.50 mm²

Připojení: šroubová svorka

Typ závitu, šířka připojení: M8

Typ závitu, připojení kabelu a montáž: M8

Kódování: Typ D

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

Průřez min: 0.14 mm²

: IP67

Vlastnosti: stíněný

Typ upevnění: šroubovací

Číslo výrobce: 99 3369 100 04-20

Obsah: 1 ks

Ø kabelu do: 5.5 mm

Ø kabelu od: 4.0 mm

Průměr kabelu (rozsah): 4.0 - 5.5 mm

Splňuje RoHS: ano

Varianty(Všechny ceny jsou bez DPH.)

Typ

Provedení

Jmenovité napětí

Délka kabelu

binder 77 5429 0000 50704-0200 upravený zástrčkový konektor pro senzory - aktory, piny: 4, 2 m, 20 ks

Objednací číslo:2563412

77 5429 0000 50704-0200

zástrčka, rovná

63 V

2 m

binder 77 5429 0000 50704-0500 upravený zástrčkový konektor pro senzory - aktory, piny: 4, 5 m, 20 ks

Objednací číslo:2563413

77 5429 0000 50704-0500

zástrčka, rovná

63 V

5 m

binder 77 5429 5429 50704-0100 upravený zástrčkový konektor pro senzory - aktory, piny: 4, 1 m, 20 ks

Objednací číslo:2563414

77 5429 5429 50704-0100

zástrčka, rovná

25 V/AC60 V/DC

1 m

binder 77 5429 5429 50704-0200 upravený zástrčkový konektor pro senzory - aktory, piny: 4, 2 m, 20 ks

Objednací číslo:2563415

77 5429 5429 50704-0200

zástrčka, rovná

25 V/AC60 V/DC

2 m

binder 77 5430 0000 50704-0200 upravený zástrčkový konektor pro senzory - aktory, piny: 4, 2 m, 20 ks

Objednací číslo:2563416

77 5430 0000 50704-0200

zásuvka, rovná

63 V/DC

2 m

binder 77 5430 0000 50704-0500 upravený zástrčkový konektor pro senzory - aktory, piny: 4, 5 m, 20 ks

Objednací číslo:2563417

77 5430 0000 50704-0500

zásuvka, rovná

63 V/DC

5 m

binder 77 5430 5429 50704-0100 upravený zástrčkový konektor pro senzory - aktory, piny: 4, 1 m, 20 ks

Objednací číslo:2563418

77 5430 5429 50704-0100

zásuvka, rovnázástrčka, rovná

63 V/DC

1 m

binder 77 5430 5429 50704-0200 upravený zástrčkový konektor pro senzory - aktory, piny: 4, 2 m, 20 ks

Objednací číslo:2563419

77 5430 5429 50704-0200

zásuvka, rovnázástrčka, rovná

63 V/DC

2 m

binder 86 6321 1120 00404 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2563627

86 6321 1120 00404

přírubová zástrčka

63 V/DC

binder 86 6620 1120 00404 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2563649

86 6620 1120 00404

zásuvka, rovná

63 V/DC

Ke stažení

List technických údajů

List technických údajů 3218764 binder 99 3369 100 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3369 100 04-20, piny: 4, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3218764 binder 99 3369 100 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3369 100 04-20, piny: 4, 1 ks

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
