binder 99 2034 00 14 99 2034 00 14-20 Kabelová zásuvka, 1 ks

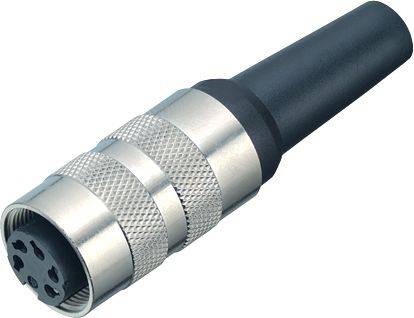

Stříbrný válcovitý konektor s černým pouzdrem a několika malými přípojkami na otevřeném konci.

Ilustrační obrázek

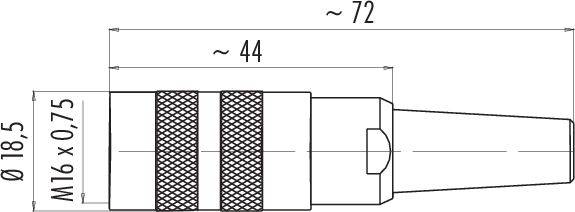

Technický výkres válcového konektoru s rozměry: délka cca 72 mm, průměr 18,5 mm, závit M16 x 0,75.

Kulatý S-Video konektor s popiskami pro osm pinů: J, G, S, L, R, P, U, T a centrálními písmeny E, O, N, C, A, M.

1/3

Ilustrační obrázek

Kategorie produktu

Kabelová zásuvka

Provedení

zásuvka, rovná

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

55 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (855,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

99 2034 00 14 série 581

Kabelová zásuvka M16 IP40
Počet pólů: 14
4.0 - 6.0 mm
stínitelný
pájení
IP40

Technické parametry

EMC způsobilost: stínitelný
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Průměr kabelu 4.0 - 6.0 mm
Způsob montáže: Montáž kabelů

Typ: 99 2034 00 14

Kategorie produktu: Kabelová zásuvka

Provedení: zásuvka, rovná

počet kontaktů: 14

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: šrouby

Jmenovité napětí: 60 V

Materiál kontaktu: CuSn

: AWG 24

Číslo výrobce: 99 2034 00 14-20

Pólů: 14

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 581

Ke stažení

List technických údajů

List technických údajů 3216002 binder 99 2034 00 14 99 2034 00 14-20 Kabelová zásuvka, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
