binder 99 0660 00 16 99 0660 00 16-20 přírubová zásuvka , 1 ks

Černý válcový konektor s několika otvory a stříbrným kovovým pásem uprostřed.

Ilustrační obrázek

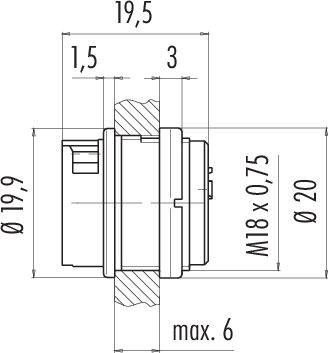

Technický výkres válcového objektu s rozměry: M18 x 0,75, ø19,9, ø20, délka 19,5, maximální výška 6.

Diagram zapojení konektorových pinů se 13 očíslovanými piny (A-N). Uspořádání zobrazuje pozici pinů pohledem shora.

1/3

Ilustrační obrázek

Kategorie produktu

přírubová zásuvka

Provedení

zásuvka, rovná

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: Út 11. 8.

22 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (619,00 Kč / kus)

619,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

99 0660 00 16 série 678

Bajonetový přírubový konektor
Počet pólů: 16
nestíněné
pájení
IP40

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 99 0660 00 16

Kategorie produktu: přírubová zásuvka

Provedení: zásuvka, rovná

počet kontaktů: 16

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: Bajonet

Jmenovité napětí: 60 V

Materiál kontaktu: CuSn

Materiál pouzdra: PA

: AWG 24

Číslo výrobce: 99 0660 00 16-20

Pólů: 16

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 678

Ke stažení

List technických údajů

List technických údajů 3215820 binder 99 0660 00 16 99 0660 00 16-20 přírubová zásuvka , 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.
