Name: binder 99 0653 02 14 99 0653 02 14-20 Kabelová zástrčka, 1 ks
Brand: binder
SKU: 3215802
Availability: BackOrder

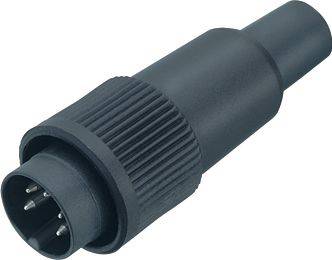

Černený 5-pólový DIN konektor s vroubkovanou rukojetí. Vhodný pro audio a MIDI připojení v elektronických zařízeních.

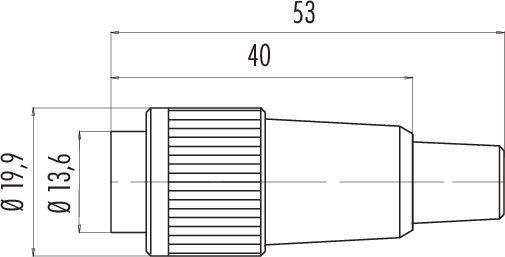

Technický výkres adaptéru s rozměry 53 mm délky, 19,9 mm a 13,6 mm průměru, s rýhovaným povrchem.

Diagram dvanáctipolového kruhového konektoru s označením pinů E, P, R, G, O, S, C, N, T, J, A, M, U, L. Uspořádání v polokruhu.

1/3

Ilustrační obrázek

Kategorie produktu

Kabelová zástrčka

Provedení

zástrčka, rovná

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

39 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (775,00 Kč / kus)

775,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

99 0653 02 14 série 678

Bajonetová kabelová zástrčka
Počet pólů: 14
6.0 - 8.0 mm
nestíněné
pájení
IP40

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Průměr kabelu 6.0 - 8.0 mm
Způsob montáže: Montáž kabelů

Typ: 99 0653 02 14

Kategorie produktu: Kabelová zástrčka

Provedení: zástrčka, rovná

počet kontaktů: 14

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: Bajonet

Jmenovité napětí: 60 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: PA

: AWG 24

Číslo výrobce: 99 0653 02 14-20

Pólů: 14

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 678

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Kategorie produktu

Obsah

počet kontaktů

Provedení

binder 99 0601 00 02 99 0601 00 02-20 Kabelová zástrčka, 1 ks

Objednací číslo:3215741

Doručení: Po 9. 11.

33 KsConrad Electronic

250 V

7 A

Kabelová zástrčka

1 ks

zástrčka, rovná

Min.: 1

Násobky: 1

209,99 Kč^*

binder 99 0601 70 02 99 0601 70 02-20 Konektor, úhlový, 1 ks

Objednací číslo:3215743

Doručení: St 9. 12.

Conrad Electronic

250 V

7 A

Konektor, úhlový

1 ks

zástrčka, rovná

Min.: 1

Násobky: 1

569,00 Kč^*

binder 99 0601 72 02 99 0601 72 02-20 Konektor, úhlový, 1 ks

Objednací číslo:3215744

Doručení: St 9. 12.

Conrad Electronic

250 V

7 A

Konektor, úhlový

1 ks

zástrčka, rovná

Min.: 1

Násobky: 1

595,00 Kč^*

binder 99 0602 00 02 99 0602 00 02-20 Kabelová zásuvka, 1 ks

Objednací číslo:3215745

Doručení: Po 9. 11.

72 KsConrad Electronic

250 V

7 A

Kabelová zásuvka

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

259,00 Kč^*

binder 99 0602 02 02 99 0602 02 02-20 Kabelová zásuvka, 1 ks

Objednací číslo:3215746

Doručení: St 9. 12.

Conrad Electronic

250 V

7 A

Kabelová zásuvka

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

285,00 Kč^*

binder 99 0602 70 02 99 0602 70 02-20 úhlová zásuvka, 1 ks

Objednací číslo:3215747

Doručení: Po 9. 11.

25 KsConrad Electronic

250 V

7 A

úhlová zásuvka

1 ks

zásuvka, zahnutá

Min.: 1

Násobky: 1

749,00 Kč^*

binder 99 0602 72 02 99 0602 72 02-20 úhlová zásuvka, 1 ks

Objednací číslo:3215748

Doručení: St 9. 12.

Conrad Electronic

250 V

7 A

úhlová zásuvka

1 ks

zásuvka, zahnutá

Min.: 1

Násobky: 1

775,00 Kč^*

binder 99 0603 00 02 99 0603 00 02-20 Zástrčka s přírubou, 1 ks

Objednací číslo:3215749

Doručení: Út 10. 11.

Conrad Electronic

250 V

7 A

Zástrčka s přírubou

1 ks

přírubová zástrčka

Min.: 1

Násobky: 1

194,99 Kč^*

binder 99 0604 00 02 99 0604 00 02-20 přírubová zásuvka , 1 ks

Objednací číslo:3215750

Doručení: Po 9. 11.

20 KsConrad Electronic

250 V

7 A

přírubová zásuvka

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

169,99 Kč^*

binder 99 0601 00 02 Kabelová zástrčka, 20 ks

Objednací číslo:2561441

Není k dispozici

Conrad Electronic

250 V

7 A

Kabelová zástrčka

20 ks

zástrčka, rovná

Min.: 1

Násobky: 1

2 255,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3215802 binder 99 0653 02 14 99 0653 02 14-20 Kabelová zástrčka, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3215802 binder 99 0653 02 14 99 0653 02 14-20 Kabelová zástrčka, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.
