binder 99 0486 52 08 neupravený zástrčkový konektor pro senzory - aktory, 99 0486 52 08-20, piny: 8, 1 ks

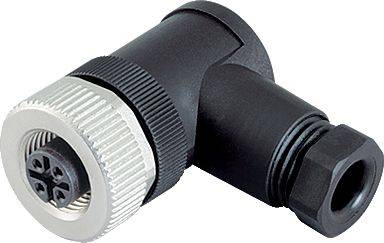

Úhlový konektor s kovovým a plastovým pouzdrem, určený pro průmyslové aplikace, zobrazuje koncovky připojení a pojistky závitů.

Ilustrační obrázek

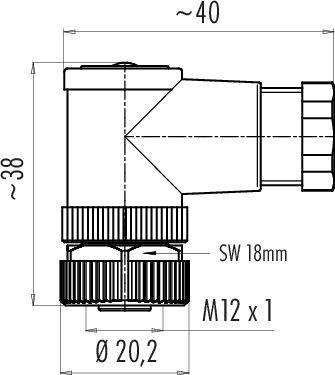

Technický výkres úhlového konektoru. Rozměry: 40 mm délka, 38 mm výška, Ø 20,2 mm. Označen textem 'SW 18mm' a 'M12 x 1'.

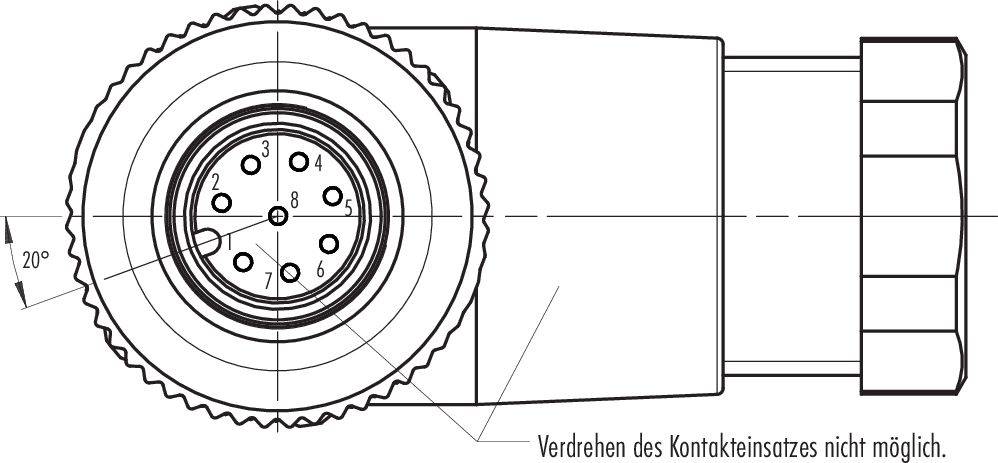

Technický výkres konektoru se 20° sklonem. Kontaktní piny očíslovány. Poznámka: 'Otočení kontaktní vložky není možné.'

1/3

Ilustrační obrázek

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, zahnutá

Strana připojení A

M12

Počet pólů

Jmenovité napětí

30 V

Datasheety: (PDF)

Doručení: St 7. 10.

56 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (767,77 Kč / kus)

767,77 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

99 0486 52 08 série 713

Úhlová zásuvka M12-a
Počet pólů: 8
nestíněné
pájení
IP67

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: > 10 Ω
Průchodový odpor: ≤ 5 mΩ
Izolační skupina: III
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktů: PBT (UL94 v-0)
Materiál blokování: Poniklovaný zinkový odlitek
Průměr kabelu 6.0 - 8.0 mm
Způsob montáže: Montáž kabelů

Typ: 99 0486 52 08

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Provedení: zásuvka, zahnutá

Strana připojení A: M12

Počet pólů: 8

Jmenovité napětí: 30 V

Jmenovitý proud: 1.5 A

Jmenovitý proud - filtr: 1.5 A

Průřez připojovacího vodiče (max.): 0.50 mm²

Připojení: šroubová svorka

Typ závitu, šířka připojení: M12

Kódování: Typ A

Materiál kontaktu: CuSn

Kontaktní plocha: Au (zlato)

: IP67

Typ upevnění: šroubovací

Číslo výrobce: 99 0486 52 08-20

Obsah: 1 ks

Ø kabelu do: 8.0 mm

Ø kabelu od: 6.0 mm

Průměr kabelu (rozsah): 6.0 - 8.0 mm

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 3218612 binder 99 0486 52 08 neupravený zástrčkový konektor pro senzory - aktory, 99 0486 52 08-20, piny: 8, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3218612 binder 99 0486 52 08 neupravený zástrčkový konektor pro senzory - aktory, 99 0486 52 08-20, piny: 8, 1 ks

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA
