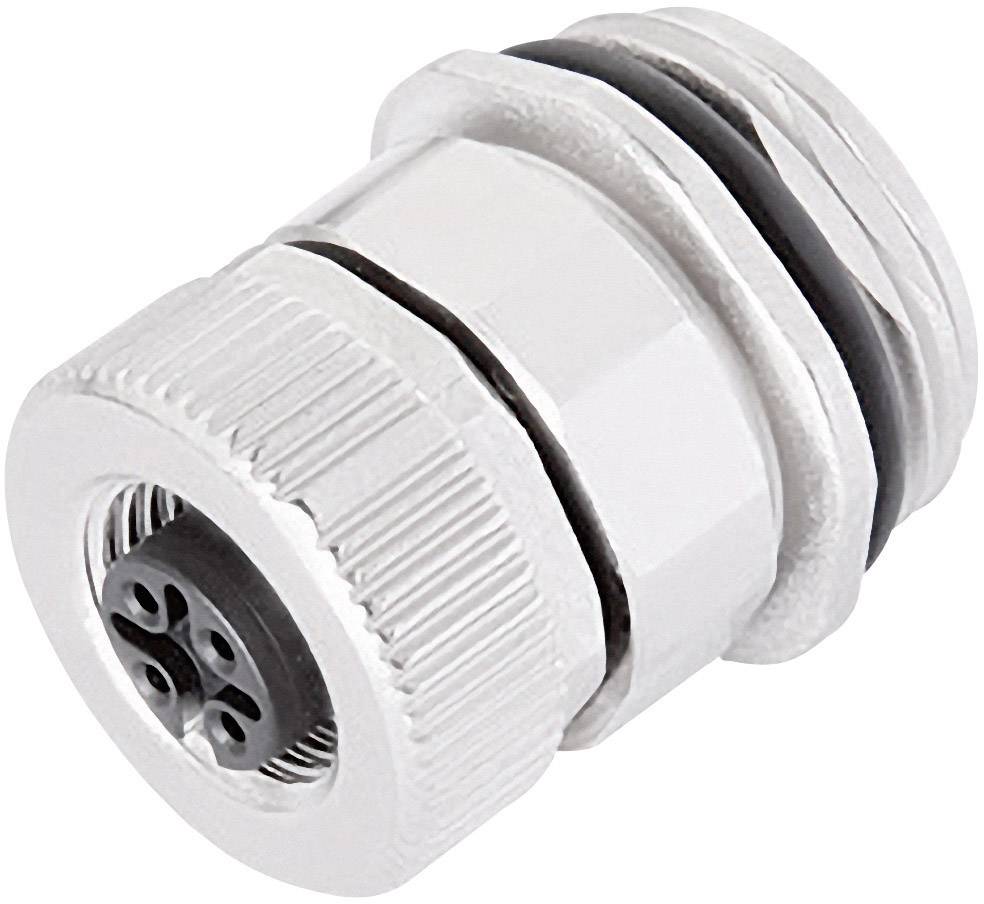

binder 99-0434-500-05 kulatý faston, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kulatý faston
Provedení
zásuvka, vestavná
počet kontaktů
5
Připojení
šroubová svorka
Obsah
1 ks
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
362,81 Kč
3
5% = 17,99 Kč
344,82 Kč
5
7% = 25,18 Kč
337,63 Kč
10
9% = 31,74 Kč
331,07 Kč
25
10% = 35,37 Kč
327,44 Kč
50
11% = 41,40 Kč
321,41 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (362,81 Kč / kus)
362,81 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ
99-0434-500-05
- Kategorie produktu
kulatý faston
- Provedení
zásuvka, vestavná
- počet kontaktů
5
- Připojení
šroubová svorka
- Obsah
1 ks
- Jmenovitý proud
125 A
- Jmenovitý proud - filtr
125 A
- Jmenovité napětí
250 V
- Materiál kontaktu
Au
- Úhel připojení
180°
- Číslo výrobce
99-0434-500-05
- Pólů
5
- maximální průřez
1.5 mm²
- Rozsah průřezů
1.5 mm² (max)
IP67
- Série
713
- Provedení
Zásuvka s přírubou.
- Jmenovité napětí
250 V
- Jmenovitý proud
8 A
- Šířka x výška
1.5 mm²
- počet pólů
5
- Připojení
Šroub
- Velikost
M12
Ke stažení
List technických údajů
List technických údajů 567168 binder 99-0434-500-05 kulatý faston, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 567168 binder 99-0434-500-05 kulatý faston, 1 ks
Popis
Jsou situace, kdy se montáž připojovacích konektorů provádí až po zavedení elektroinstalace. To znamená, že kabely nebo dráty jsou v zařízení již připojeny a vyčnívají z čelního panelu. Adaptér zástrčky se připojí maticí na pouzdro nebo se přišroubuje závitem M20 x 1,5. Následně jsou lanka připevněna šroubovací svorkou konektoru a zástrčka je sešroubována s adaptérem. Čtyři nebo pěti pólová hlava zástrčky může být umístěna v poloze 4x 90°. Tím je možné nastavit správný směr, kterým bude poveden úhlový konektor na druhé straně. Šroubové kontakty umožní snadné připojení odlišných kabelů nebo drátů v terénu. Velký průřez 1,5 mm² může při čtyřech nebo pěti pólech umožnit vedení proudu až 8 A.
