binder 99 0162 12 14 99 0162 12 14-20 úhlová zásuvka, 1 ks

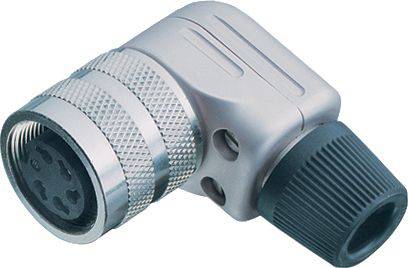

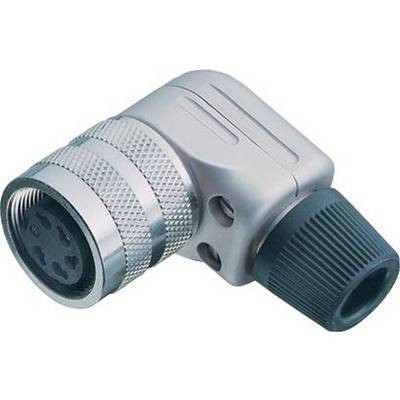

Kovový konektor s ohnutým pouzdrem a žebrovanou plastovou rukojetí, vhodný pro průmyslové spoje.

Ilustrační obrázek

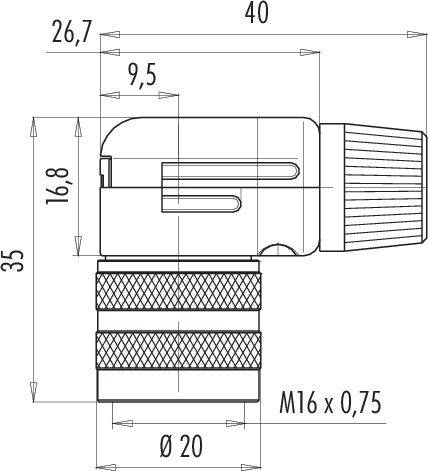

Technický výkres konektoru, boční pohled, s detailními rozměry: celková délka 40 mm, průměr dole 20 mm, závit M16 x 0,75.

Diagram konektoru s devíti kolíky, kde jsou písmena G, R, E, S, O, J, T, N a C přiřazena jednotlivým kolíkům.

1/3

Ilustrační obrázek

Kategorie produktu

úhlová zásuvka

Provedení

zásuvka, zahnutá

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: Út 25. 8.

270 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 005,00 Kč / kus)

1 005,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

99 0162 12 14 série 682

Úhlová zásuvka M16 IP40
Počet pólů: 14
6.0 - 8.0 mm
stínitelný
pájení
IP40

Technické parametry

EMC způsobilost: stínitelný
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Průměr kabelu 6.0 - 8.0 mm
Způsob montáže: Montáž kabelů

Typ: 99 0162 12 14

Kategorie produktu: úhlová zásuvka

Provedení: zásuvka, zahnutá

počet kontaktů: 14

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: šrouby

Jmenovité napětí: 60 V

Materiál kontaktu: CuSn

Materiál pouzdra: zinkový odlitek poniklovaný

: AWG 24

Číslo výrobce: 99 0162 12 14-20

Pólů: 14

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 682

Ke stažení

List technických údajů

List technických údajů 3215622 binder 99 0162 12 14 99 0162 12 14-20 úhlová zásuvka, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.
