binder 99 0153 12 08 99 0153 12 08-20 Konektor, úhlový, 1 ks

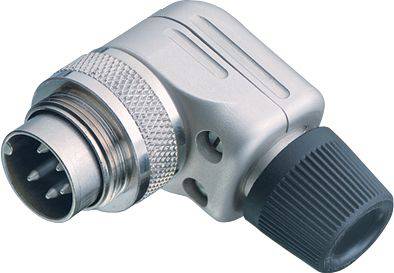

Kovový 90stupňový úhlový konektor s rýhovaným úchytem, 4-pinové připojení. Určeno pro průmyslové aplikace.

Ilustrační obrázek

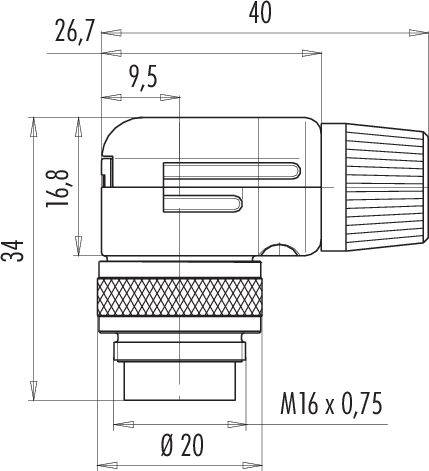

Technický výkres pravoúhlého konektoru s rozměry: 26,7 x 40 mm. Závit M16 x 0,75. Znázorňuje tvar a rozměry.

Obsazení pinů DIN-8 konektoru s číslovanými piny od 1 do 8, které jsou uspořádány v různých polohách.

1/3

Ilustrační obrázek

Kategorie produktu

Konektor, úhlový

Provedení

zástrčka, zahnutá

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

8 Ks

Prodej a doprava:

Počet

Celková cena (675,00 Kč / kus)

Kč

Už jen 8 Ks skladem!

Nahlásit právní incident

Hlavní benefity

99 0153 12 08 série 682

M16 IP40 úhlová zástrčka
Počet pólů: 8 DIN
6.0 - 8.0 mm
stínitelný
pájení
IP40

Technické parametry

EMC způsobilost: stínitelný
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: ≤ 5 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Průměr kabelu 6.0 - 8.0 mm
Způsob montáže: Montáž kabelů

Typ: 99 0153 12 08

Kategorie produktu: Konektor, úhlový

Provedení: zástrčka, zahnutá

počet kontaktů: 8

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 5 A

Jmenovitý proud - filtr: 5 A

Uzávěrka: šrouby

Jmenovité napětí: 60 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: zinkový odlitek poniklovaný

: AWG 18

Číslo výrobce: 99 0153 12 08-20

Pólů: 8

maximální průřez: 0.75 mm²

Rozsah průřezů: 0.75 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 682

Ke stažení

List technických údajů

List technických údajů 3215616 binder 99 0153 12 08 99 0153 12 08-20 Konektor, úhlový, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.
