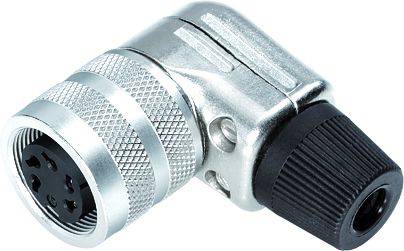

binder 99 0144 10 06 99 0144 10 06-20 úhlová zásuvka, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
úhlová zásuvka
Provedení
zásuvka, zahnutá
počet kontaktů
6
Připojení
pájené
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (619,00 Kč / kus)
619,00 Kč
Včetně DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
99 0144 10 06 série 682
- Úhlová zásuvka M16 IP40
- Počet pólů: 6 DIN
- 4.0 - 6.0 mm
- stínitelný
- pájení
- IP40
Technické parametry
- EMC způsobilost: stínitelný
- Izolační odpor: ≥ 10, na / Ω
- Průchodový odpor: ≤ 5 mΩ
- Izolační skupina: III
- Přepěťová kategorie I
- Stupeň znečištění: 1
- Materiál těla kontaktů: PBT (UL94 v-0)
- Průměr kabelu 4.0 - 6.0 mm
- Způsob montáže: Montáž kabelů
- Typ
99 0144 10 06
- Kategorie produktu
úhlová zásuvka
- Provedení
zásuvka, zahnutá
- počet kontaktů
6
- Připojení
pájené
- Obsah
1 ks
- Jmenovitý proud
5 A
- Jmenovitý proud - filtr
5 A
- Uzávěrka
šrouby
- Jmenovité napětí
250 V
- Materiál kontaktu
CuSn
- Materiál pouzdra
zinkový odlitek poniklovaný
AWG 18
- Číslo výrobce
99 0144 10 06-20
- Pólů
6
- maximální průřez
0.75 mm²
- Rozsah průřezů
0.75 mm² (max)
- Splňuje RoHS
ano
IP40
- Série
682
Ke stažení
List technických údajů
List technických údajů 3215605 binder 99 0144 10 06 99 0144 10 06-20 úhlová zásuvka, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3215605 binder 99 0144 10 06 99 0144 10 06-20 úhlová zásuvka, 1 ks
Popis
Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.
Vlastnosti:
• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
Tento text byl přeložen strojově.
Vlastnosti:
• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
Tento text byl přeložen strojově.
