binder 99 0140 10 05 99 0140 10 05-20 úhlová zásuvka, 1 ks

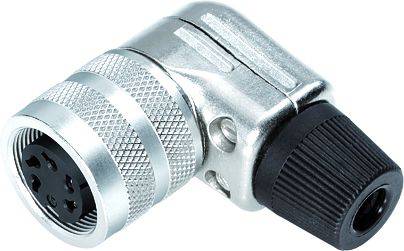

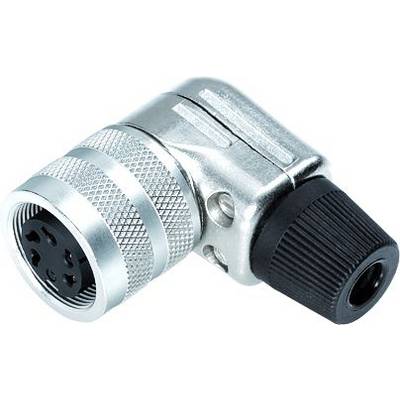

Stříbrný, lomený konektor s černým koncem, vhodný pro připojení audio nebo video zařízení.

Ilustrační obrázek

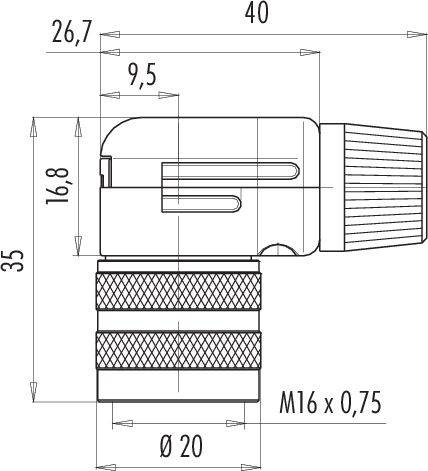

Technický výkres konektoru se závitem a rozměry, včetně M16 x 0,75. Boční pohled s detailními rozměry.

Schéma zapojení 5-pinového DIN konektoru, očíslované piny od 1 do 5 v kruhovém uspořádání.

1/3

Ilustrační obrázek

Kategorie produktu

úhlová zásuvka

Provedení

zásuvka, zahnutá

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

5 Ks

Prodej a doprava:

Počet

Celková cena (699,00 Kč / kus)

Kč

Už jen 5 Ks skladem!

Nahlásit právní incident

Hlavní benefity

99 0140 10 05 série 682

Úhlová zásuvka M16 IP40
Počet pinů: 5
4.0 - 6.0 mm
stínitelný
pájení
IP40

Technické parametry

EMC způsobilost: stínitelný
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: ≤ 5 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Průměr kabelu 4.0 - 6.0 mm
Způsob montáže: Montáž kabelů

Typ: 99 0140 10 05

Kategorie produktu: úhlová zásuvka

Provedení: zásuvka, zahnutá

počet kontaktů: 5

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 6 A

Jmenovitý proud - filtr: 6 A

Uzávěrka: šrouby

Jmenovité napětí: 250 V

Materiál kontaktu: CuSn

Materiál pouzdra: zinkový odlitek poniklovaný

: AWG 18

Číslo výrobce: 99 0140 10 05-20

Pólů: 5

maximální průřez: 0.75 mm²

Rozsah průřezů: 0.75 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 682

Ke stažení

List technických údajů

List technických údajů 3215597 binder 99 0140 10 05 99 0140 10 05-20 úhlová zásuvka, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.
