binder 86 6618 1120 00004 neupravený zástrčkový konektor pro senzory - aktory, 86 6618 1120 00004-20, piny: 4, 1 ks

Kovový konektor se třemi otvory a dvěma zlatými kolíky pro elektronické připojení.

Ilustrační obrázek

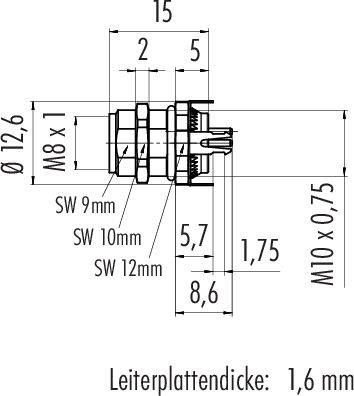

Technický výkres konektoru. Rozměry: Průměr 12,6 mm, závit M8 x 1, matice M10 x 0,75, tloušťka desky plošných spojů 1,6 mm.

Diagram čtyřpólového konektoru. Čtyři kulaté kontakty jsou očíslovány od 1 do 4 a uspořádány do kruhu.

1/3

Ilustrační obrázek

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, rovná

přírubová zásuvka

Strana připojení A

Počet pólů

Jmenovité napětí

60 V

Datasheety: (PDF)

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (342,98 Kč / kus)

342,98 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

86 6618 1120 00004 série 718

M8 zásuvka s přírubou
Počet pólů: 4
stínitelný
ponorové pájení
IP67
M10 x 0,75
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: stínitelný
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktů: PA
Způsob montáže: Montáž krytu

Typ: 86 6618 1120 00004

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Provedení: zásuvka, rovná
přírubová zásuvka

Strana připojení A: M8

Počet pólů: 4

Jmenovité napětí: 60 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Připojení: pájené

Typ závitu, připojení kabelu a montáž: M10 x 0.75

Materiál kontaktu: CuSn

Kontaktní plocha: Au (zlato)

Druh montáže spojovací techniky senzoru/aktuátoru: montáž na zadní stěnu

: IP67

Vlastnosti: stíněný

Typ upevnění: šroubovací

Číslo výrobce: 86 6618 1120 00004-20

Obsah: 1 ks

Splňuje RoHS: ano

Varianty(Všechny ceny jsou bez DPH.)

Typ

Jmenovitý proud - filtr

Provedení

Typ upevnění

Počet pólů

Jmenovité napětí

binder 09 3389 00 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2560769

09 3389 00 04

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 00 03 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560770

09 3411 00 03

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 40 03 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560771

09 3411 40 03

4 A

zástrčka, rovná

Snap-In

10 V30 V

binder 70 3420 005 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednací číslo:2560792

70 3420 005 04

4 A

zásuvka, rovná

šroubovací

30 V

binder 70 3421 005 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednací číslo:2560793

70 3421 005 04

4 A

přírubová zástrčka

šroubovací

30 V

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560976

76 6018 0111 00003-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2560977

76 6018 0111 00004-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 6, 20 ks

Objednací číslo:2560978

76 6018 0111 00006-0200

1.5 A

zásuvka, rovná

šroubovací

30 V

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 8, 20 ks

Objednací číslo:2560979

76 6018 0111 00008-0200

1.5 A

zásuvka, rovná

šroubovací

30 V

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560980

76 6019 0111 00003-0200

4 A

přírubová zástrčka

Snap-In

60 V

Ke stažení

List technických údajů

List technických údajů 3218489 binder 86 6618 1120 00004 neupravený zástrčkový konektor pro senzory - aktory, 86 6618 1120 00004-20, piny: 4, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3218489 binder 86 6618 1120 00004 neupravený zástrčkový konektor pro senzory - aktory, 86 6618 1120 00004-20, piny: 4, 1 ks

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
