binder 86 0532 1002 00004 neupravený zástrčkový konektor pro senzory - aktory, 86 0532 1002 00004-20, piny: 4, 1 ks

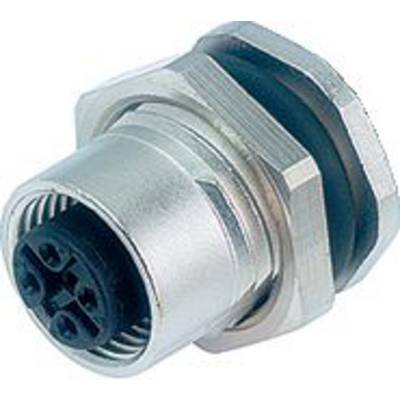

Kovový konektorový konektor se šestikolíkovou zásuvkou. Vhodný pro průmyslové aplikace k bezpečnému přenosu elektrické energie nebo dat.

Ilustrační obrázek

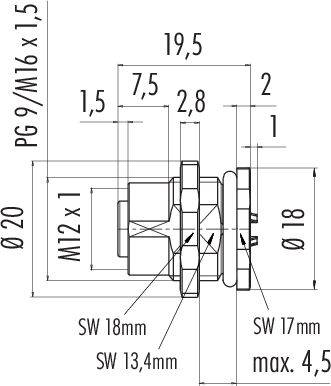

Technický výkres šroubu s rozměry: 19,5 x 20 mm. Metrický závit M12 x 1, klíčový rozměr 18 mm a 17 mm. Maximální délka 4,5 mm.

Diagram kulatého stolu se čtyřmi očíslovanými otvory od 1 do 4. Šipka ukazující na 45 stupňů naznačuje rotaci.

1/3

Ilustrační obrázek

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, rovná

přírubová zásuvka

Strana připojení A

M12

Počet pólů

Jmenovité napětí

250 V

Datasheety: (PDF)

Doručení: St 7. 10.

19 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (301,65 Kč / kus)

301,65 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

86 0532 1002 00004 série 763

Zásuvka s přírubou, M12-A
Počet pólů: 4
nestíněné
pájení
IP68
UL
PG9
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: > 10 Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktů: PA
Způsob montáže: Montáž krytu

Typ: 86 0532 1002 00004

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Provedení: zásuvka, rovná
přírubová zásuvka

Strana připojení A: M12

Počet pólů: 4

Jmenovité napětí: 250 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Připojení: pájené

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: PG9

Kódování: Typ A

Materiál kontaktu: CuSn

Kontaktní plocha: Au (zlato)

Druh montáže spojovací techniky senzoru/aktuátoru: montáž na zadní stěnu

: IP68

Typ upevnění: šroubovací

Číslo výrobce: 86 0532 1002 00004-20

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 3218390 binder 86 0532 1002 00004 neupravený zástrčkový konektor pro senzory - aktory, 86 0532 1002 00004-20, piny: 4, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3218390 binder 86 0532 1002 00004 neupravený zástrčkový konektor pro senzory - aktory, 86 0532 1002 00004-20, piny: 4, 1 ks

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA
