Name: binder 86 0231 0002 00005 neupravený zástrčkový konektor pro senzory - aktory, 86 0231 0002 00005-20, piny: 5, 1 ks
Brand: binder
SKU: 3218357
Availability: BackOrder

Kovové vícekolíkové konektory vhodné pro průmyslové aplikace.

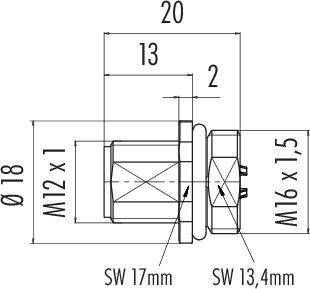

Technický výkres zástrčky. Rozměry: délka 20 mm, průměr 18 mm. Závit M12 x 1 a M16 x 1,5. Velikost klíče 17 mm, 13,4 mm.

Diagram pětipolového konektoru s číslováním svorek a úhlem 45 stupňů v pravém horním rohu.

1/3

Ilustrační obrázek

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Provedení

přírubová zástrčka

Strana připojení A

M12

Počet pólů

Jmenovité napětí

60 V

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

10 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (389,00 Kč / kus)

389,00 Kč

Včetně DPH.

Už jen 10 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

86 0231 0002 00005 série 763

Zástrčka s přírubou, M12-A
Počet pinů: 5
nestíněné
pájení
IP68
UL
M16x1,5

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: > 10 Ω
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktů: PA
Způsob montáže: Montáž krytu

Druh obalu: Piece

Typ: 86 0231 0002 00005

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Provedení: přírubová zástrčka

Strana připojení A: M12

Počet pólů: 5

Jmenovité napětí: 60 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Připojení: pájené

Typ závitu, šířka připojení: M16

Typ závitu, připojení kabelu a montáž: M16

Kódování: Typ A

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

: IP68

Typ upevnění: šroubovací

Číslo výrobce: 86 0231 0002 00005-20

Obsah: 1 ks

Splňuje RoHS: ano

Varianty(Veškeré ceny jsou vč. DPH)

Počet pólů

Provedení

Jmenovité napětí

Jmenovitý proud - filtr

binder 09 0381 81 08 neupravený zástrčkový konektor pro senzory - aktory, 09 0381 81 08-20, piny: 8, 1 ks

Objednací číslo:3216600

Doručení: Po 11. 1. 2027

Conrad Electronic

přírubová zástrčka

30 V

1.5 A

Min.: 1

Násobky: 1

285,00 Kč^*

binder 09 0431 212 04 neupravený zástrčkový konektor pro senzory - aktory, 09 0431 212 04-20, piny: 4, 1 ks

Objednací číslo:3216601

Doručení: Po 11. 1. 2027

Conrad Electronic

přírubová zástrčka

Min.: 1

Násobky: 1

234,99 Kč^*

binder 09 0435 87 04 neupravený zástrčkový konektor pro senzory - aktory, 09 0435 87 04-20, piny: 4, 1 ks

Objednací číslo:3216614

Doručení: St 11. 11.

155 KsConrad Electronic

přírubová zástrčka

250 V

4 A

Min.: 1

Násobky: 1

144,99 Kč^*

binder 09 0437 87 05 neupravený zástrčkový konektor pro senzory - aktory, 09 0437 87 05-20, piny: 5, 1 ks

Objednací číslo:3216616

Doručení: St 11. 11.

80 KsConrad Electronic

přírubová zástrčka

60 V

4 A

Min.: 1

Násobky: 1

184,99 Kč^*

binder 09 3432 92 04 neupravený zástrčkový konektor pro senzory - aktory, 09 3432 92 04-20, piny: 4, 1 ks

Objednací číslo:3216639

Doručení: St 11. 11.

3 KsConrad Electronic

zásuvka, rovná

250 V

4 A

Min.: 1

Násobky: 1

389,00 Kč^*

binder 09 3442 92 05 neupravený zástrčkový konektor pro senzory - aktory, 09 3442 92 05-20, piny: 5, 1 ks

Objednací číslo:3216642

Doručení: Po 7. 12.

Conrad Electronic

zásuvka, rovná

60 V

4 A

Min.: 1

Násobky: 1

439,00 Kč^*

binder 09 3491 969 12 neupravený zástrčkový konektor pro senzory - aktory, 09 3491 969 12-20, piny: 12, 1 ks

Objednací číslo:3216643

Doručení: Pá 22. 1. 2027

Conrad Electronic

přírubová zástrčka

30 V

1.5 A

Min.: 1

Násobky: 1

905,00 Kč^*

binder 70 3441 287 05 neupravený zástrčkový konektor pro senzory - aktory, 70 3441 287 05-20, piny: 5, 0.5 m, 1 ks

Objednací číslo:3216661

Doručení: Út 22. 12.

Conrad Electronic

přírubová zástrčka

60 V

4 A

Min.: 1

Násobky: 1

1 109,00 Kč^*

binder 09 0381 81 08 neupravený zástrčkový konektor pro senzory - aktory, piny: 8, 20 ks

Objednací číslo:2560691

Není k dispozici

Conrad Electronic

přírubová zástrčka

30 V

1.5 A

Min.: 1

Násobky: 1

3 115,00 Kč^*

binder 09 0431 212 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2560692

Není k dispozici

Conrad Electronic

přírubová zástrčka

Min.: 1

Násobky: 1

2 849,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3218357 binder 86 0231 0002 00005 neupravený zástrčkový konektor pro senzory - aktory, 86 0231 0002 00005-20, piny: 5, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3218357 binder 86 0231 0002 00005 neupravený zástrčkový konektor pro senzory - aktory, 86 0231 0002 00005-20, piny: 5, 1 ks

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
