Name: binder 79 5063 10 04 upravený zástrčkový konektor pro senzory - aktory, 79 5063 10 04-20, piny: 4, 1 m, 1 ks
Brand: binder
SKU: 3218308
Availability: BackOrder

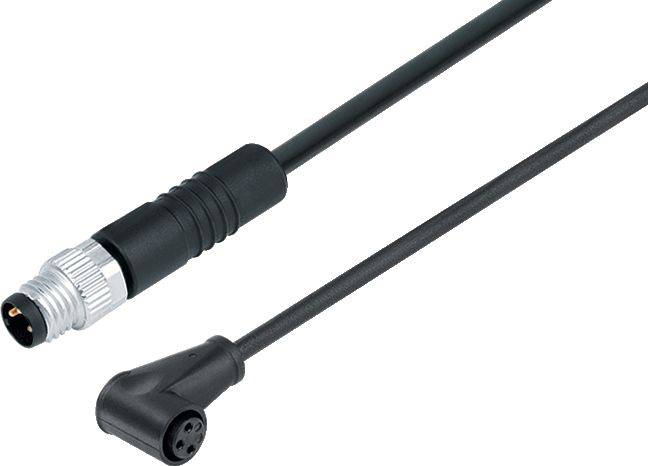

Černý propojovací kabel s kulatou koncovkou a L-konektorem. Vhodný pro propojení elektronických zařízení.

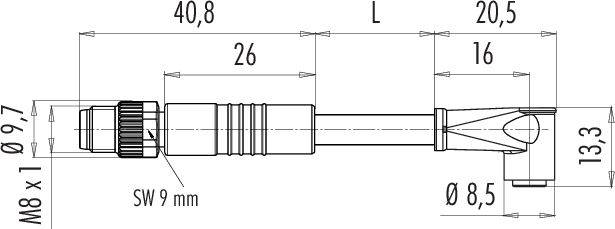

Technický nákres konektoru s údaji o délce a průměru: 40,8 mm, 20,5 mm, 26 mm, 16 mm. Horní průměr 9,7 mm.

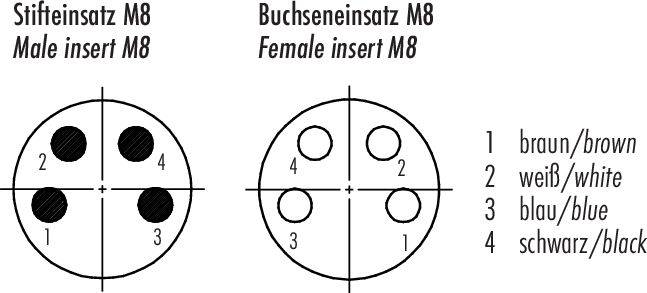

Diagram znázorňuje M8 konektorový systém: kolíkový vložek se čtyřmi kolíky očíslovanými 1-4, zásuvkový vložek se čtyřmi otvory očíslovanými 1-4. Barevné označení: 1 hnědá, 2 bílá, 3 modrá, 4 černá.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, rovná

zásuvka, zahnutá

Strana připojení A

Počet pólů

Délka kabelu

1 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 30. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (699,00 Kč / kus)

699,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

79 5063 10 04 série 765

Spojovací kabel M8
Počet pólů: 4
nestíněné
Lisovaný na kabelu
IP65
ČISTÉ, černé
4 x 0.25 mm²

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Materiál blokování: Poniklovaný zinkový odlitek
Izolace: PVC
Průřez kabelu: 4 x 0.25 mm²
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Bez halogenů: Ne
Způsob montáže: Montáž kabelů

Typ: 79 5063 10 04

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, rovná
zásuvka, zahnutá

Strana připojení A: M8

Počet pólů: 4

Délka kabelu: 1 m

Materiál pláště: PUR

Jmenovité napětí: 30 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.25 mm²

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: kabel se zástrčkou

Barva: černá

Typ závitu, šířka připojení: M8

Typ závitu, připojení kabelu a montáž: M8

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

: IP65

Vlastnosti: polyuretanový plášť

Min. teplota: -25 °C

Max. teplota: 80 °C

Typ upevnění: Snap-In

Číslo výrobce: 79 5063 10 04-20

Obsah: 1 ks

Průměr: 4.5 mm

Splňuje RoHS: ano
