binder 79 1409 72 04 79 1409 72 04-20 upravený kulatý faston, 1 ks

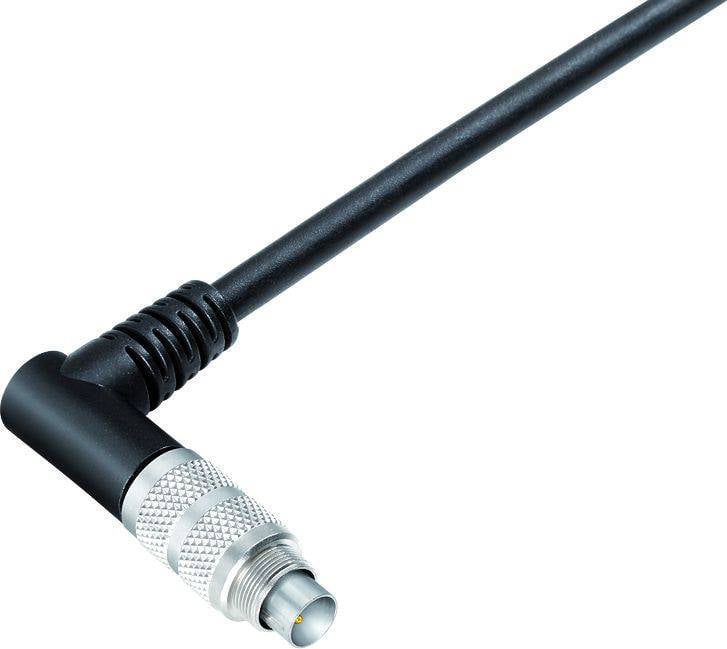

Pravoúhlý konektor s kabelem zalomeným v pravém úhlu ukazuje vroubkované kovové pouzdro.

Ilustrační obrázek

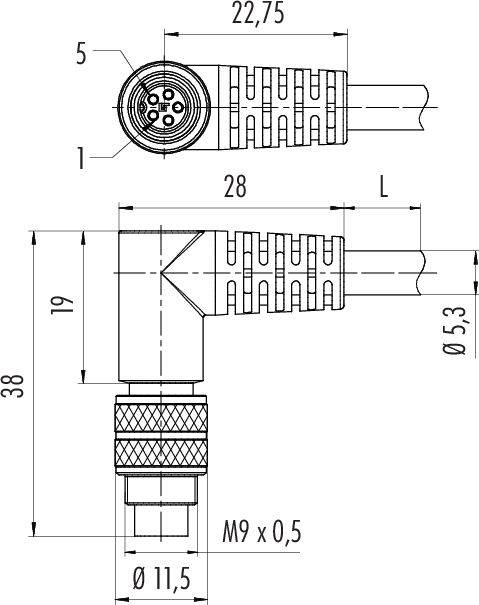

Technický výkres úhlového senzoru se závitem M9. Rozměry a specifické detaily, jako jsou průměr a délka, jsou vyznačeny.

Diagram kruhové zástrčky se čtyřmi očíslovanými kontakty (1=bílá, 2=hnědá, 3=černá, 4=modrá) a křížovým označením.

1/3

Ilustrační obrázek

Kategorie produktu

upravený kulatý faston

Provedení

zástrčka, zahnutá

počet kontaktů

Připojení

kabel se zástrčkou

Obsah

1 ks

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 109,00 Kč / kus)

1 109,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

79 1409 72 04 série 702

Úhlová zástrčka M9 IP67
Počet pólů: 4
Stíněný
Lisovaný na kabelu
IP67
ČISTÉ, černé
5 x 0.25 mm²

Technické parametry

EMC způsobilost: Stíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie: II
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Materiál zajištění: CuZn (poniklovaná mosaz)
Izolace: Lanko PP
Průřez kabelu: 5 x 0.25 mm²
Rychlost posuvu: Horizontálně 5m. > 200 m/min
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Bez halogenů: ano
Způsob montáže: Montáž kabelů

Typ: 79 1409 72 04

Kategorie produktu: upravený kulatý faston

Provedení: zástrčka, zahnutá

počet kontaktů: 4

Připojení: kabel se zástrčkou

Barva: černá

Obsah: 1 ks

Max. teplota: 90 °C

Jmenovitý proud: 3 A

Min. teplota: -50 °C

Jmenovitý proud - filtr: 3 A

Uzávěrka: šrouby

Jmenovité napětí: 125 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: PUR

: AWG 24

Číslo výrobce: 79 1409 72 04-20

Pólů: 4

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP67

Série: 702

Ke stažení

List technických údajů

List technických údajů 3215440 binder 79 1409 72 04 79 1409 72 04-20 upravený kulatý faston, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3215440 binder 79 1409 72 04 79 1409 72 04-20 upravený kulatý faston, 1 ks

Popis

Naše subminiaturní kulaté konektory jsou navrženy pro mnoho aplikací, kde hrají důležitou roli velikost a integrita signálu. Nabízíme modely se Schnap, bajonetovým a Push-Pull zámkem i se šroubovacím uzávěrem M9 ve dvou různých provedeních, s ochranou IP40 nebo se stupněm krytí IP67. Konektory jsou k dispozici se dvěma až osmi kontakty, v rovném nebo úhlovém provedení, a také jako přírubová zástrčka. Různé modely mají pájené nebo pájecí připojení a jsou k dispozici s nastříkanými kabely v různých délkách. Pro výrobu kulatého konektoru použijte kvalitní materiály. Pouzdro a kontaktní těleso se skládá z PUR nebo PVC, kontakty jsou z pozlacené bronzu nebo pozlacené mosazi. K dispozici je 7 různých sérií, které přesvědčí následujícími výhodami:

• Volba zamykání
Stupeň krytí IP40 nebo IP67
• 2 až 8 pólů
• Přímé a zahnuté provedení
• Až 1.000 cyklů zapojení

Tento text byl přeložen strojově.
