binder 77 4530 0000 50704-0200 upravený zástrčkový konektor pro senzory - aktory, 77 4530 0000 50704-0200-20, piny: 4, 2

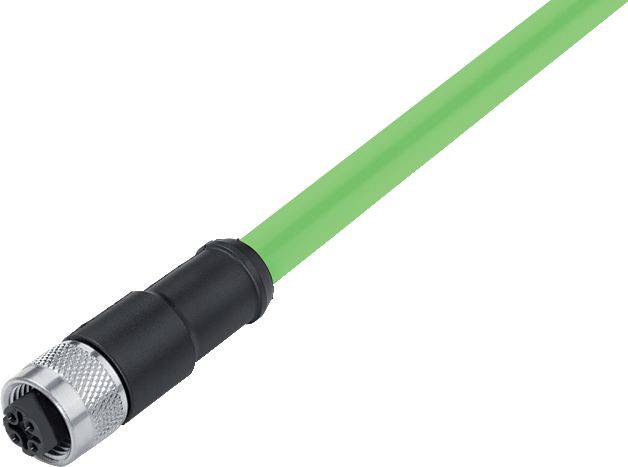

Zelený propojovací kabel s černou a stříbrnou koncovkou, používaný pro průmyslové aplikace a přenos dat.

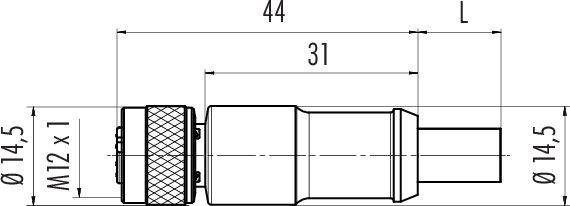

Technický výkres válcového tělesa o délce 44 mm a průměru 14,5 mm. Detaily k závitu M12 x 1.

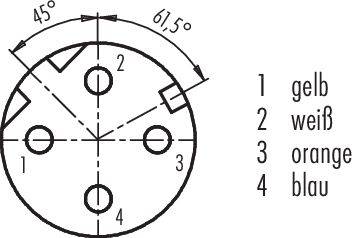

Diagram kulatého konektoru se čtyřmi očíslovanými kontakty. Vyznačeny úhly 45° a 61,5°. Legenda: 1 žlutá, 2 bílá, 3 oranžová, 4 modrá.
1/3
Ilustrační obrázek
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
zásuvka, rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
M12
Počet pólů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 9. 11.
19 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (1 059,00 Kč / kus)
1 059,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

77 4530 0000 50704-0200 série 876

  • Kabelová zásuvka M12-D
  • Počet pólů: 4
  • Stíněný
  • Lisovaný na kabelu
  • IP67
  • UL
  • Profinet
  • PUR zelená
  • 4 x AWG22

Technické parametry

  • EMC způsobilost: Stíněná
  • Izolační odpor: > 10 - 60 Ω
  • Průchodový odpor: 3 mΩ
  • Izolační skupina: I
  • Přepěťová kategorie: II
  • Stupeň znečištění: 3
  • Materiál těla kontaktu: PUR
  • Materiál blokování: Poniklovaný zinkový odlitek
  • Izolace: Polyolefin
  • Typ kabelu: PROFINET
  • Průřez kabelu 4 x AWG22
  • Rychlost jízdy: ≤ 200 m/min (5 m vodorovná vzdálenost)
  • Pohyblivý kabel RADIUS ohybu: ≥ 15 x Ø
  • Pevný vodič RADIUS ohybu: ≥ 5 x Ø
  • Bez halogenů: ano
  • Způsob montáže: Montáž kabelů
Typ

77 4530 0000 50704-0200

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, rovná

Norma zástrčky

senzorika konektoru

Strana připojení A

M12

Počet pólů

4

Délka kabelu

2 m

Materiál pláště

PUR

Jmenovité napětí

250 V

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Připojení

kabel se zástrčkou

Barva

zelená

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ D

Materiál kontaktu

CuSn

Kontaktní plocha

Au (zlato)

IP67

Vlastnosti

PROFINET

Min. teplota

-40 °C

Max. teplota

80 °C

Typ upevnění

šroubovací

Číslo výrobce

77 4530 0000 50704-0200-20

Obsah

1 ks

Průměr

6.7 mm

Splňuje RoHS

ano

Ke stažení

List technických údajů

List technických údajů 3218251 binder 77 4530 0000 50704-0200 upravený zástrčkový konektor pro senzory - aktory, 77 4530 0000 50704-0200-20, piny: 4, 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3218251 binder 77 4530 0000 50704-0200 upravený zástrčkový konektor pro senzory - aktory, 77 4530 0000 50704-0200-20, piny: 4, 2

Popis

Binder nabízí 7 různých kulatého konektoru pro přenos signálu a dat v moderních automatizovaných továrnách. Jedná se především o kulaté konektory M8, M12, M16, které lze konfigurovat z hlediska oblasti použití. Při přenosu dat zvládne náš nejnovější, stíněný konektor M12 s X kódováním přenosové rychlosti až 10 Gbit/s.

Vlastnosti:

• 6 produktové série
• Různé blokovací systémy, včetně M8, M12 a M16
• Kódování, včetně M12 - B, -D a -X
• Stupeň krytí od IP20 až do IP69K
• 2 až 8 kontaktů
• Stíněný a stíněný
• PUR a PVC kabel
• Délka kabelu 0,5 m až 10 m.

Tento text byl přeložen strojově.
