Name: binder 77 4430 0000 20004-0200 upravený zástrčkový konektor pro senzory - aktory, 77 4430 0000 20004-0200-20, piny: 4, 2
Brand: binder
SKU: 3218208
Availability: BackOrder

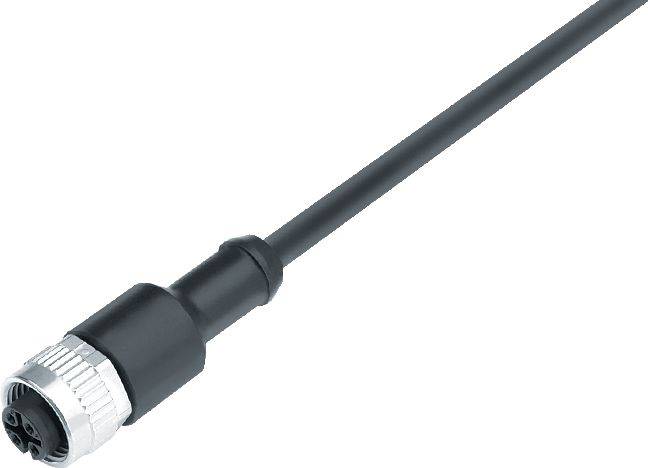

Černý kabel s kovovým konektorem na jednom konci, vhodný pro technické připojení nebo elektroniku.

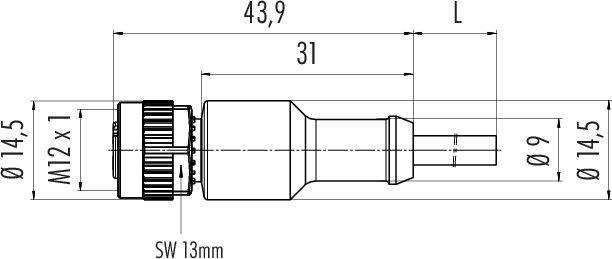

Technický výkres válcové zástrčky s rozměry: délka 43,9 mm, průměr 14,5 mm, závit M12 x 1, velikost klíče 13 mm.

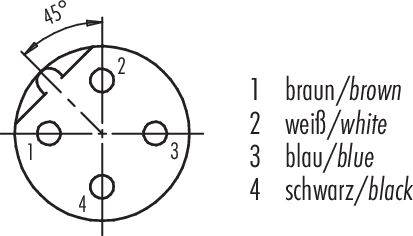

Kruhový diagram zobrazuje 4 připojení s čísly 1 až 4. Čísla jsou barevně označena: 1 hnědá, 2 bílá, 3 modrá, 4 černá.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, rovná

Strana připojení A

M12

Počet pólů

Délka kabelu

2 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 21. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (595,00 Kč / kus)

595,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

77 4430 0000 20004-0200 série 766

Kabelová zásuvka M12-B
Počet pólů: 4
nestíněné
Lisovaný na kabelu
IP68
UL
PVC šedá
4 x 0.34 mm²

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: > 10 Ω
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Materiál blokování: Poniklovaný zinkový odlitek
Izolace: PVC
Průřez kabelu: 4 x 0.34 mm²
Rychlost jízdy: ≤ 200 m/min (5 m vodorovná vzdálenost)
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Bez halogenů: Ne
Způsob montáže: Montáž kabelů

Typ: 77 4430 0000 20004-0200

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zásuvka, rovná

Strana připojení A: M12

Počet pólů: 4

Délka kabelu: 2 m

Materiál pláště: PVC

Jmenovité napětí: 250 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Připojení: kabel se zástrčkou

Barva: šedá

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ B

Materiál kontaktu: CuSn

Kontaktní plocha: Au (zlato)

: IP68

Vlastnosti: kódové označení B
PVC

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 4430 0000 20004-0200-20

Obsah: 1 ks

Průměr: 4.8 mm

Varianty(Veškeré ceny jsou vč. DPH)

Délka kabelu

Jmenovité napětí

Počet pólů

Provedení

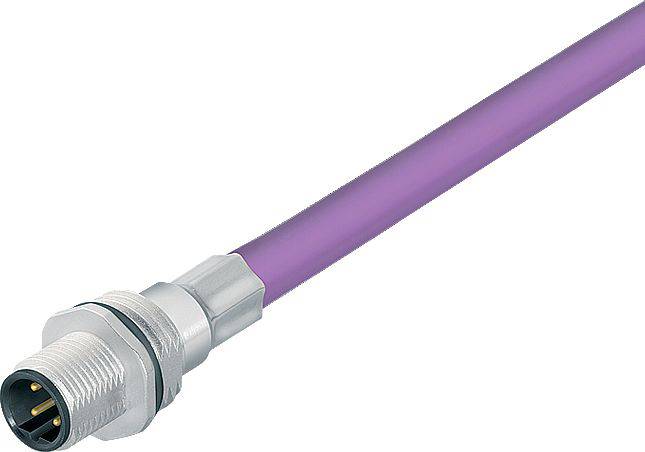

binder 70 4433 246 04 neupravený zástrčkový konektor pro senzory - aktory, 70 4433 246 04-20, piny: 2, 0.5 m, 1 ks

Objednací číslo:3216675

Doručení: St 16. 12.

Conrad Electronic

0.5 m

60 V

přírubová zástrčka

Min.: 1

Násobky: 1

1 289,00 Kč^*

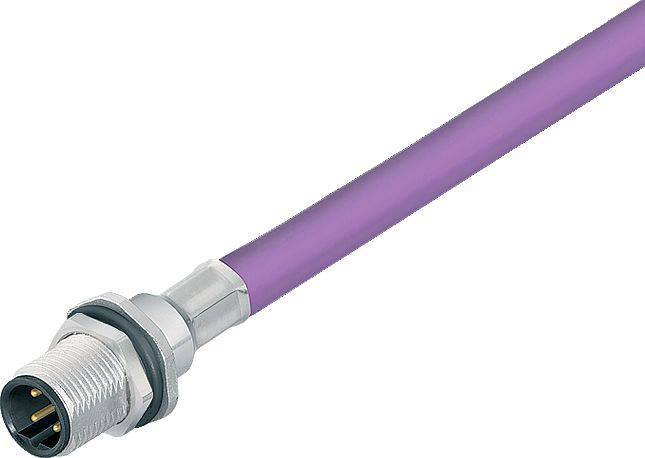

binder 70 4433 247 04 neupravený zástrčkový konektor pro senzory - aktory, 70 4433 247 04-20, piny: 2, 0.5 m, 1 ks

Objednací číslo:3216676

Doručení: St 16. 12.

Conrad Electronic

0.5 m

60 V

přírubová zástrčka

Min.: 1

Násobky: 1

1 345,00 Kč^*

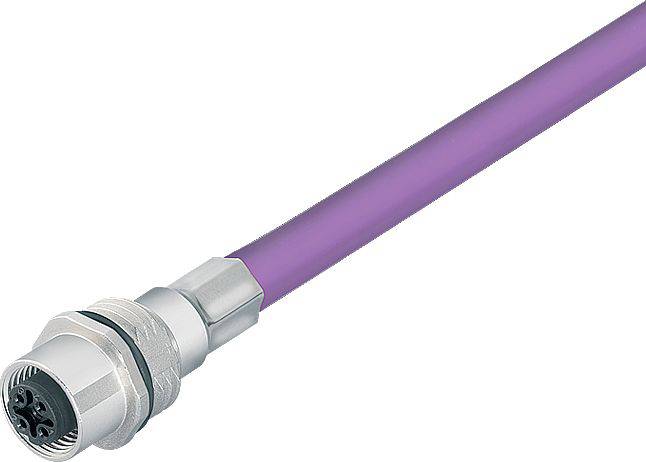

binder 70 4434 246 04 neupravený zástrčkový konektor pro senzory - aktory, 70 4434 246 04-20, piny: 2, 0.5 m, 1 ks

Objednací číslo:3216677

Doručení: St 16. 12.

Conrad Electronic

0.5 m

60 V

zásuvka, rovná

Min.: 1

Násobky: 1

1 395,00 Kč^*

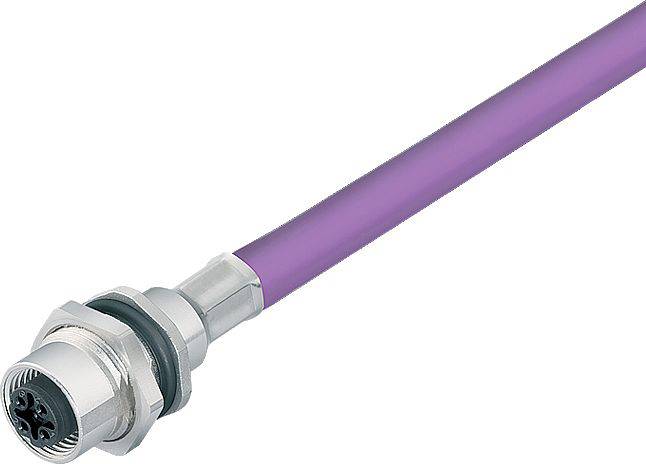

binder 70 4434 247 04 neupravený zástrčkový konektor pro senzory - aktory, 70 4434 247 04-20, piny: 2, 0.5 m, 1 ks

Objednací číslo:3216678

Doručení: St 16. 12.

Conrad Electronic

0.5 m

60 V

zásuvka, rovná

Min.: 1

Násobky: 1

1 445,00 Kč^*

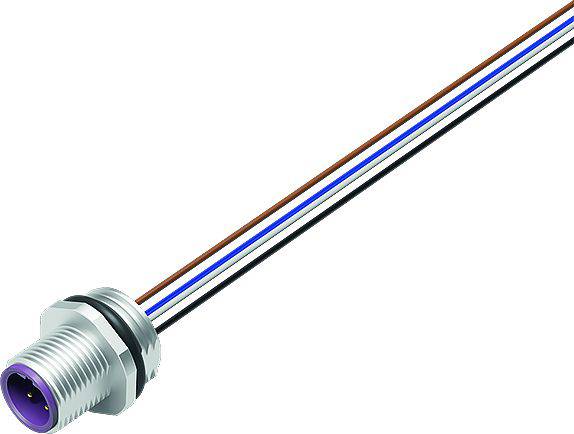

binder 76 0133 0011 00104-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 0133 0011 00104-0200-20, piny: 4, 1 ks

Objednací číslo:3216687

Doručení: Čt 21. 1. 2027

Conrad Electronic

250 V

přírubová zástrčka

Min.: 1

Násobky: 1

619,00 Kč^*

binder 76 0133 0011 00105-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 0133 0011 00105-0200-20, piny: 5, 1 ks

Objednací číslo:3216688

Doručení: Čt 10. 12.

Conrad Electronic

60 V

přírubová zástrčka

Min.: 1

Násobky: 1

675,00 Kč^*

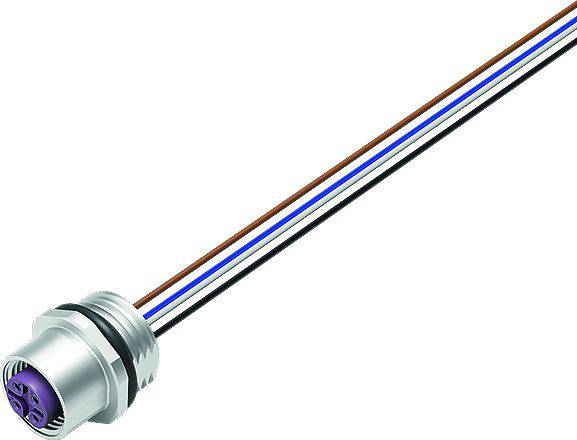

binder 76 0134 0011 00104-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 0134 0011 00104-0200-20, piny: 4, 1 ks

Objednací číslo:3216689

Doručení: Čt 21. 1. 2027

Conrad Electronic

250 V

zásuvka, rovná

Min.: 1

Násobky: 1

675,00 Kč^*

binder 76 0134 0011 00105-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 0134 0011 00105-0200-20, piny: 5, 1 ks

Objednací číslo:3216690

Doručení: Čt 21. 1. 2027

Conrad Electronic

60 V

zásuvka, rovná

Min.: 1

Násobky: 1

699,00 Kč^*

binder 76 0233 0011 00104-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 0233 0011 00104-0200-20, piny: 4, 1 ks

Objednací číslo:3216731

Doručení: Čt 21. 1. 2027

Conrad Electronic

250 V

přírubová zástrčka

Min.: 1

Násobky: 1

619,00 Kč^*

binder 76 0233 0011 00105-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 0233 0011 00105-0200-20, piny: 5, 1 ks

Objednací číslo:3216732

Doručení: Čt 21. 1. 2027

Conrad Electronic

60 V

přírubová zástrčka

Min.: 1

Násobky: 1

675,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3218208 binder 77 4430 0000 20004-0200 upravený zástrčkový konektor pro senzory - aktory, 77 4430 0000 20004-0200-20, piny: 4, 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3218208 binder 77 4430 0000 20004-0200 upravený zástrčkový konektor pro senzory - aktory, 77 4430 0000 20004-0200-20, piny: 4, 2

Popis

Binder nabízí 7 různých kulatého konektoru pro přenos signálu a dat v moderních automatizovaných továrnách. Jedná se především o kulaté konektory M8, M12, M16, které lze konfigurovat z hlediska oblasti použití. Při přenosu dat zvládne náš nejnovější, stíněný konektor M12 s X kódováním přenosové rychlosti až 10 Gbit/s.

Vlastnosti:

• 6 produktové série
• Různé blokovací systémy, včetně M8, M12 a M16
• Kódování, včetně M12 - B, -D a -X
• Stupeň krytí od IP20 až do IP69K
• 2 až 8 kontaktů
• Stíněný a stíněný
• PUR a PVC kabel
• Délka kabelu 0,5 m až 10 m.
