Name: binder 77 3527 0000 20705-0500 upravený zástrčkový konektor pro senzory - aktory, 77 3527 0000 20705-0500-20, piny: 5, 5
Brand: binder
SKU: 3217737
Availability: BackOrder

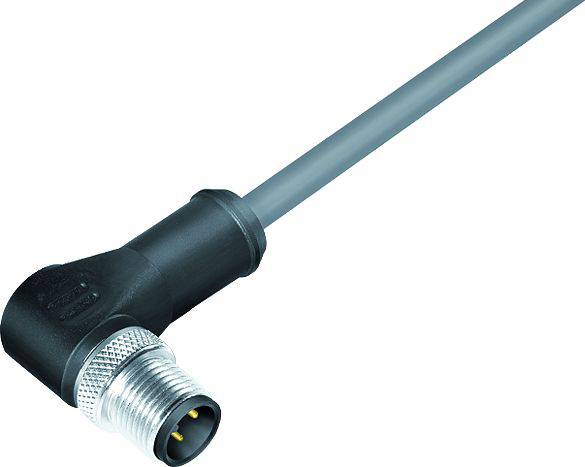

Černý, úhlový propojovací kabel s kovovým konektorem, vhodný pro elektronická zařízení, na bílém pozadí.

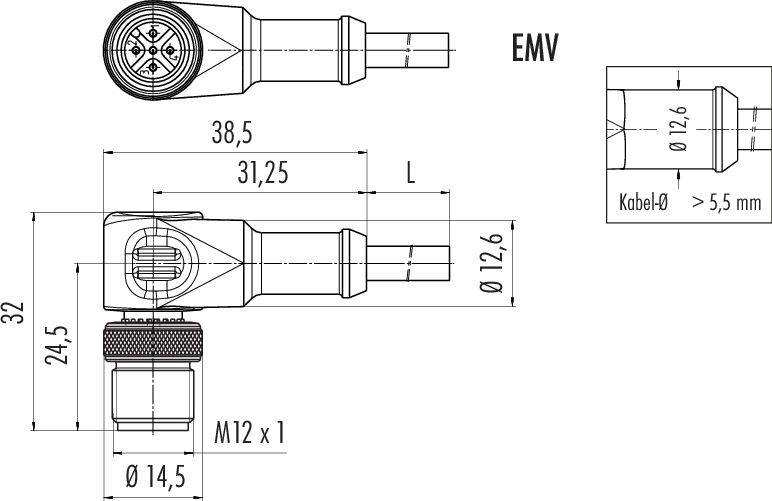

Technický výkres konektoru. Zobrazuje rozměry jako délka, průměr a velikost závitu (M12 x 1). Doporučen průměr kabelu nad 5,5 mm.

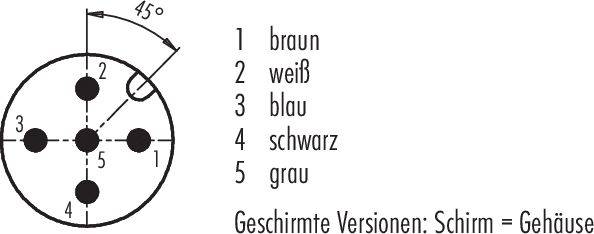

Diagram konektoru s pěti číslovanými kabely v různých barvách: 1 hnědá, 2 bílá, 3 modrá, 4 černá, 5 šedá. Šipka ukazuje úhel 45 stupňů. Text dole: 'Stíněné verze: stínění = kryt'.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, zahnutá

Strana připojení A

M12

Počet pólů

Délka kabelu

5 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 7. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (962,81 Kč / kus)

962,81 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

77 3527 0000 20705-0500 série 763

Úhlová zástrčka M12-A.
Počet pinů: 5
Stíněný
Lisovaný na kabelu
IP67
UL
PVC šedá
5 x 0.25 mm²

Technické parametry

EMC způsobilost: Stíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Materiál zajištění: CuZn (poniklovaná mosaz)
Izolace: PVC
Průřez kabelu: 5 x 0.25 mm²
Rychlost jízdy: ≤ 200 m/min (5 m vodorovná vzdálenost)
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Bez halogenů: Ne
Způsob montáže: Montáž kabelů

Typ: 77 3527 0000 20705-0500

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, zahnutá

Strana připojení A: M12

Počet pólů: 5

Délka kabelu: 5 m

Materiál pláště: PVC

Jmenovité napětí: 60 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.25 mm²

Připojení: kabel se zástrčkou

Barva: šedá

Kódování: Typ A

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

: IP67

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 3527 0000 20705-0500-20

Obsah: 1 ks

Průměr: 5.7 mm

Splňuje RoHS: ano
