Name: binder 77 3434 0000 50712-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3434 0000 50712-1000-20, piny: 12,
Brand: binder
SKU: 3217407
Availability: BackOrder

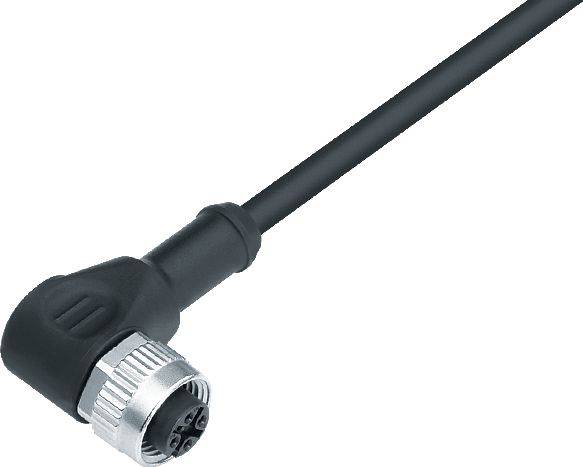

Černý kabel s lomným konektorem a kovovým kroužkem, vhodný pro průmyslové aplikace.

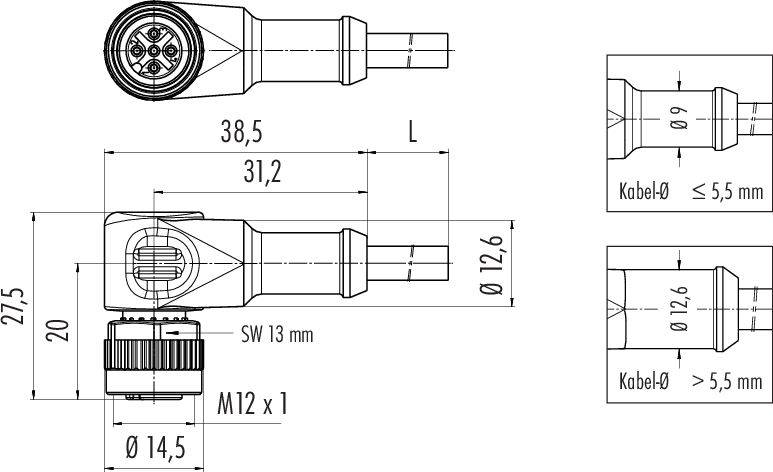

Technický výkres úhlového konektoru se závitem M12. Rozměry a průměr kabelu jsou uvedeny podrobně.

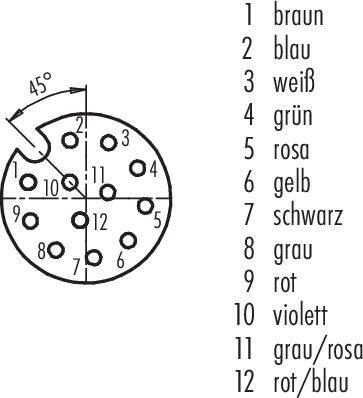

Diagram konektoru s 12 očíslovanými piny. Každý pin má přiřazenou barvu, např. '1 hnědá', '2 modrá' atd.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, zahnutá

Strana připojení A

M12

Počet pólů

Délka kabelu

10 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 9. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 529,00 Kč / kus)

2 529,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

77 3434 0000 50712-1000 série 763

Úhlová zásuvka M12-a
Počet pólů: 12
nestíněné
Lisovaný na kabelu
IP69 K
UL
PUR šedá
12 x 0.25 mm²

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Materiál blokování: Poniklovaný zinkový odlitek
Izolace: PP9Y bez halogenů
Průřez kabelu: 12 x 0.25 mm²
Rychlost jízdy: ≤ 200 m/min (5 m vodorovná vzdálenost)
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Bez halogenů: ano
Způsob montáže: Montáž kabelů

Typ: 77 3434 0000 50712-1000

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zásuvka, zahnutá

Strana připojení A: M12

Počet pólů: 12

Délka kabelu: 10 m

Materiál pláště: PUR

Jmenovité napětí: 30 V

Jmenovitý proud: 1.5 A

Jmenovitý proud - filtr: 1.5 A

Průřez připojovacího vodiče (max.): 0.25 mm²

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: kabel se zástrčkou

Barva: šedá

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ A

Materiál kontaktu: CuSn

Kontaktní plocha: Au (zlato)

: IP69K

Vlastnosti: bez halogenů

Min. teplota: -50 °C

Max. teplota: 80 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 3434 0000 50712-1000-20

Obsah: 1 ks

Průměr: 6.5 mm

Splňuje RoHS: ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Počet pólů

Provedení

binder 09 0381 81 08 neupravený zástrčkový konektor pro senzory - aktory, 09 0381 81 08-20, piny: 8, 1 ks

Objednací číslo:3216600

Doručení: Čt 7. 1. 2027

Conrad Electronic

30 V

1.5 A

přírubová zástrčka

Min.: 1

Násobky: 1

285,00 Kč^*

binder 09 0431 212 04 neupravený zástrčkový konektor pro senzory - aktory, 09 0431 212 04-20, piny: 4, 1 ks

Objednací číslo:3216601

Doručení: Čt 7. 1. 2027

Conrad Electronic

přírubová zástrčka

Min.: 1

Násobky: 1

234,99 Kč^*

binder 09 0435 87 04 neupravený zástrčkový konektor pro senzory - aktory, 09 0435 87 04-20, piny: 4, 1 ks

Objednací číslo:3216614

Doručení: Po 9. 11.

155 KsConrad Electronic

250 V

4 A

přírubová zástrčka

Min.: 1

Násobky: 1

144,99 Kč^*

binder 09 0437 87 05 neupravený zástrčkový konektor pro senzory - aktory, 09 0437 87 05-20, piny: 5, 1 ks

Objednací číslo:3216616

Doručení: Po 9. 11.

80 KsConrad Electronic

60 V

4 A

přírubová zástrčka

Min.: 1

Násobky: 1

184,99 Kč^*

binder 09 3432 92 04 neupravený zástrčkový konektor pro senzory - aktory, 09 3432 92 04-20, piny: 4, 1 ks

Objednací číslo:3216639

Doručení: Po 9. 11.

3 KsConrad Electronic

250 V

4 A

zásuvka, rovná

Min.: 1

Násobky: 1

389,00 Kč^*

binder 09 3442 92 05 neupravený zástrčkový konektor pro senzory - aktory, 09 3442 92 05-20, piny: 5, 1 ks

Objednací číslo:3216642

Doručení: Čt 3. 12.

Conrad Electronic

60 V

4 A

zásuvka, rovná

Min.: 1

Násobky: 1

439,00 Kč^*

binder 09 3491 969 12 neupravený zástrčkový konektor pro senzory - aktory, 09 3491 969 12-20, piny: 12, 1 ks

Objednací číslo:3216643

Doručení: St 20. 1. 2027

Conrad Electronic

30 V

1.5 A

přírubová zástrčka

Min.: 1

Násobky: 1

905,00 Kč^*

binder 70 3441 287 05 neupravený zástrčkový konektor pro senzory - aktory, 70 3441 287 05-20, piny: 5, 0.5 m, 1 ks

Objednací číslo:3216661

Doručení: Čt 17. 12.

Conrad Electronic

60 V

4 A

přírubová zástrčka

Min.: 1

Násobky: 1

1 109,00 Kč^*

binder 09 0381 81 08 neupravený zástrčkový konektor pro senzory - aktory, piny: 8, 20 ks

Objednací číslo:2560691

Není k dispozici

Conrad Electronic

30 V

1.5 A

přírubová zástrčka

Min.: 1

Násobky: 1

3 115,00 Kč^*

binder 09 0431 212 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2560692

Není k dispozici

Conrad Electronic

přírubová zástrčka

Min.: 1

Násobky: 1

2 849,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3217407 binder 77 3434 0000 50712-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3434 0000 50712-1000-20, piny: 12,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3217407 binder 77 3434 0000 50712-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3434 0000 50712-1000-20, piny: 12,

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
