binder 77 3427 0000 80204-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3427 0000 80204-1000-20, piny: 4, 1

EAN:
Označení výrobce:
Objednací číslo:

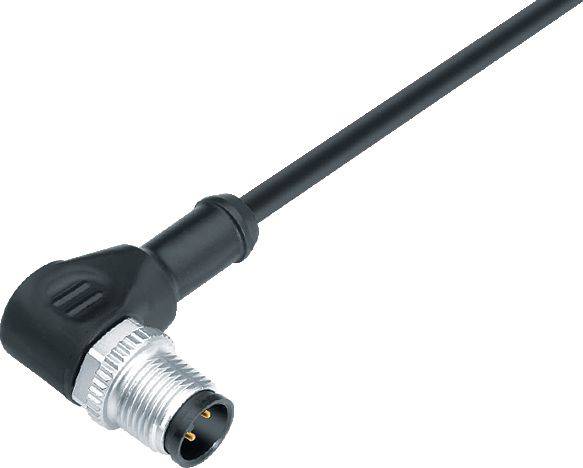

Černý úhlový kabel s kulatou kovovým konektorem na jednom konci, vhodný pro průmyslové aplikace nebo elektronické připojení.

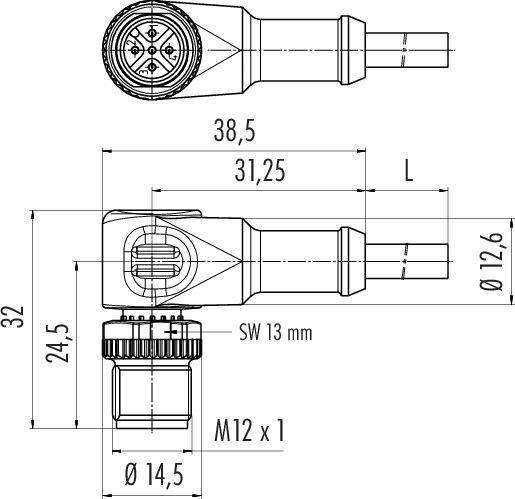

Technický výkres konektoru s rozměry. Hlavní pohled zobrazuje délku 38,5 mm a průměr 12,6 mm. Rozměry a závit M12 x 1 jsou vyznačeny.
Diagram elektrické zástrčky se čtyřmi očíslovanými kolíky (1: hnědá, 2: bílá, 3: modrá, 4: černá) s poznámkou k úhlu 45°.
1/3
Ilustrační obrázek
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
zástrčka, zahnutá
Norma zástrčky
senzorika konektoru
Strana připojení A
M12
Počet pólů
4
Datasheety: (PDF)
Doručení: Pá 27. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
938,02 Kč
3
3% = 91,47 Kč
907,53 Kč
5
5% = 213,40 Kč
895,34 Kč
10
5% = 507,50 Kč
887,27 Kč
25
6% = 1 498,75 Kč
878,07 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (938,02 Kč / kus)
938,02 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Hlavní benefity

77 3427 0000 80204-1000 série 763

  • Úhlová zástrčka M12-A.
  • Počet pólů: 4
  • nestíněné
  • Lisovaný na kabelu
  • IP68
  • UL
  • ČISTÉ, černé
  • 4 x 0.34 mm²
  • Pro svařování

Technické parametry

  • EMC způsobilost: Nestíněná
  • Izolační odpor: ≥ 10, na / Ω
  • Průchodový odpor: 3 mΩ
  • Izolační skupina: II
  • Přepěťová kategorie: II
  • Stupeň znečištění: 3
  • Materiál těla kontaktu: PUR
  • Materiál blokování: Poniklovaný zinkový odlitek
  • Izolace: PP9Y bez halogenů
  • Průřez kabelu: 4 x 0.34 mm²
  • Rychlost posuvu: ≤ 3.3 m/s vodorovná vzdálenost a max. 5 m/s²
  • Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
  • Pevný vodič RADIUS ohybu: ≥ 5 x Ø
  • Bez halogenů: ano
  • Způsob montáže: Montáž kabelů
Typ

77 3427 0000 80204-1000

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, zahnutá

Norma zástrčky

senzorika konektoru

Strana připojení A

M12

Počet pólů

4

Délka kabelu

10 m

Materiál pláště

PUR

Jmenovité napětí

250 V

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

kabel se zástrčkou

Barva

černá

Typ závitu, šířka připojení

M12

Kódování

Typ A

Materiál kontaktu

Cu Zn

Kontaktní plocha

Au (zlato)

IP68

Vlastnosti

bez halogenů

Min. teplota

-50 °C

Max. teplota

90 °C

Typ upevnění

šroubovací

Číslo výrobce

77 3427 0000 80204-1000-20

Obsah

1 ks

Průměr

4.3 mm

Ke stažení

List technických údajů

List technických údajů 3217147 binder 77 3427 0000 80204-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3427 0000 80204-1000-20, piny: 4, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3217147 binder 77 3427 0000 80204-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3427 0000 80204-1000-20, piny: 4, 1

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
