binder 77 3408 3405 50004-0100 upravený zástrčkový konektor pro senzory - aktory, 77 3408 3405 50004-0100-20, piny: 4, 1

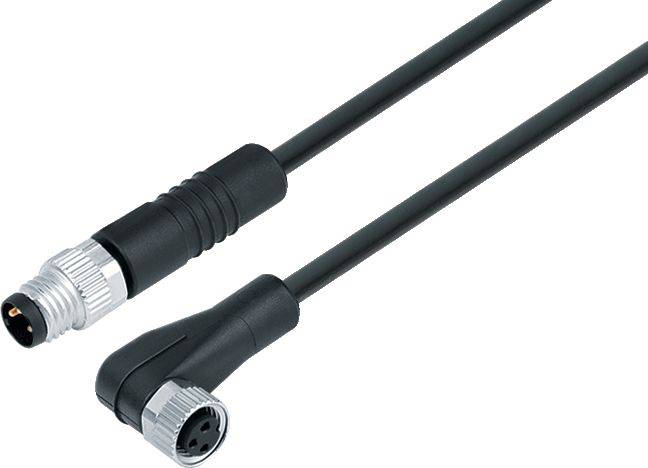

Černý kabel s rovným a zahnutým kovovým konektorem.

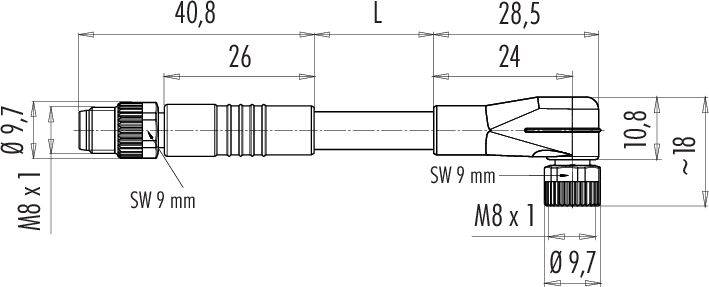

Technický výkres konektoru s rozměry. Délka 40,8 mm a 28,5 mm, průměr 9,7 mm, závit M8 x 1.

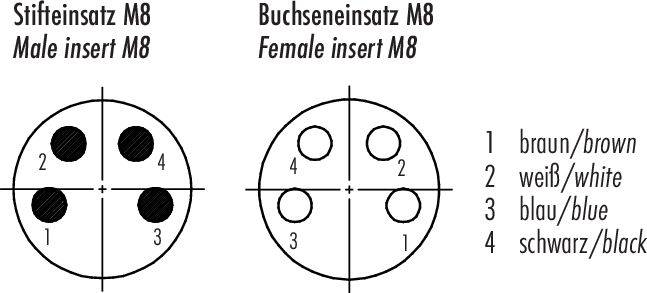

'Stiftový modul M8' zobrazuje konektorové připojení se čtyřmi očíslovanými kolíky (1: hnědá, 2: bílá, 3: modrá, 4: černá) a zásuvkovým modulem.
1/3
Ilustrační obrázek
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
zásuvka, zahnutá
zástrčka, rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
M8
Strana připojení B
M8
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 9. 11.
19 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (645,00 Kč / kus)
645,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

77 3408 3405 50004-0100 série 718

  • Kabelová zástrčka M8 - úhlová zásuvka
  • Počet pólů: 4
  • nestíněné
  • Lisovaný na kabelu
  • IP67
  • PVC černé
  • 4 x 0.34 mm²

Technické parametry

  • EMC způsobilost: Nestíněná
  • Průchodový odpor: ≤ 5 mΩ
  • Izolační skupina: III
  • Kategorie přepětí: III
  • Stupeň znečištění: 3
  • Materiál těla kontaktů: PA12
  • Izolace: PVC
  • Průřez kabelu: 4 x 0.34 mm²
  • Pohyblivý kabel RADIUS ohybu: ≥ 15 x Ø
  • Pevný vodič RADIUS ohybu: ≥ 7.5 x Ø
  • Bez halogenů: ano
  • Způsob montáže: Montáž kabelů
Typ

77 3408 3405 50004-0100

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, zahnutá

zástrčka, rovná

Norma zástrčky

senzorika konektoru

Strana připojení A

M8

Strana připojení B

M8

Počet pólů

4

Délka kabelu

1 m

Materiál pláště

PVC

Jmenovité napětí

250 V

Jmenovitý proud

8 A

Jmenovitý proud - filtr

8 A

Průřez připojovacího vodiče (max.)

0.75 mm²

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

kabel se zástrčkou

Barva

černá

Typ závitu, šířka připojení

M8

Typ závitu, připojení kabelu a montáž

M8

Materiál kontaktu

Cu Zn

Kontaktní plocha

Ag (stříbro)

IP67

Vlastnosti

bez halogenů

Min. teplota

-30 °C

Max. teplota

80 °C

Typ upevnění

šroubovací

Číslo výrobce

77 3408 3405 50004-0100-20

Obsah

1 ks

Průměr

5.3 mm

Splňuje RoHS

ano

Ke stažení

List technických údajů

List technických údajů 3217049 binder 77 3408 3405 50004-0100 upravený zástrčkový konektor pro senzory - aktory, 77 3408 3405 50004-0100-20, piny: 4, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3217049 binder 77 3408 3405 50004-0100 upravený zástrčkový konektor pro senzory - aktory, 77 3408 3405 50004-0100-20, piny: 4, 1

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
