Name: binder 77 3408 0000 50004-0100 upravený zástrčkový konektor pro senzory - aktory, 77 3408 0000 50004-0100-20, piny: 4, 1
Brand: binder
SKU: 3217028
Availability: BackOrder

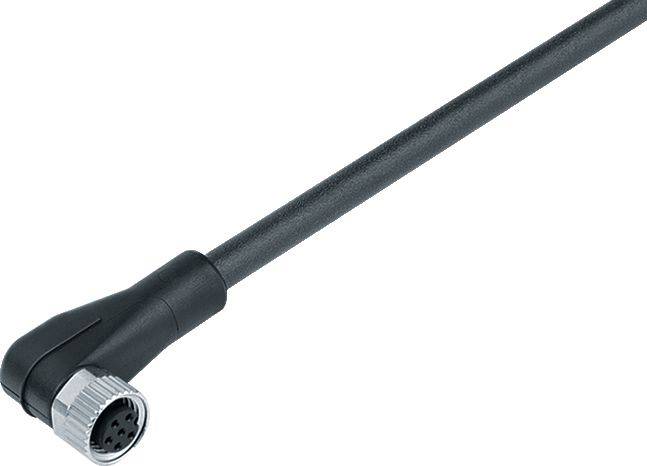

Černý kabel s pravoúhlou koncovkou a stříbrnou kulatou kovovým zakončením, vhodný pro elektrické připojení.

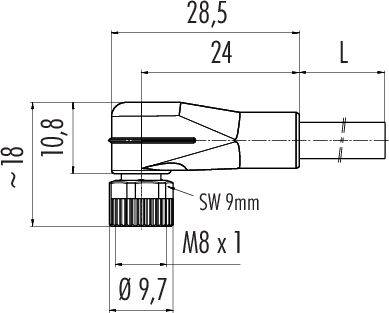

Technický výkres konektoru s rozměry: délka 28,5 mm, průměr 9,7 mm, závit M8 x 1, šestihran 9 mm.

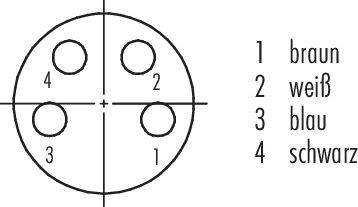

Kabelové zapojení se čtyřmi očíslovanými okruhy: 1 hnědá, 2 bílá, 3 modrá, 4 černá.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, zahnutá

Strana připojení A

Počet pólů

Délka kabelu

1 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

19 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (415,00 Kč / kus)

415,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

77 3408 0000 50004-0100 série 718

Úhlový konektor M8
Počet pólů: 4
nestíněné
Lisovaný na kabelu
IP67/IP69K
UL
PUR šedá
4 x 0.34 mm²

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Materiál blokování: Poniklovaný zinkový odlitek
Izolace: PP9Y bez halogenů
Průřez kabelu: 4 x 0.34 mm²
Rychlost jízdy: ≤ 3.33 m/s
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Bez halogenů: ano
Způsob montáže: Montáž kabelů

Typ: 77 3408 0000 50004-0100

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zásuvka, zahnutá

Strana připojení A: M8

Počet pólů: 4

Délka kabelu: 1 m

Materiál pláště: PUR

Jmenovité napětí: 60 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: kabel se zástrčkou

Barva: šedá

Typ závitu, šířka připojení: M8

Typ závitu, připojení kabelu a montáž: M8

Materiál kontaktu: CuSn

Kontaktní plocha: Au (zlato)

: IP67 / IP69K

Vlastnosti: bez halogenů

Min. teplota: -50 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 3408 0000 50004-0100-20

Obsah: 1 ks

Průměr: 4.7 mm

Splňuje RoHS: ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Počet pólů

Provedení

Typ upevnění

binder 09 3389 00 04 neupravený zástrčkový konektor pro senzory - aktory, 09 3389 00 04-20, piny: 4, 1 ks

Objednací číslo:3216634

Doručení: Po 9. 11.

18 KsConrad Electronic

60 V

4 A

zástrčka, rovná

Snap-In

Min.: 1

Násobky: 1

124,99 Kč^*

binder 09 3411 00 03 neupravený zástrčkový konektor pro senzory - aktory, 09 3411 00 03-20, piny: 3, 1 ks

Objednací číslo:3216635

Doručení: Čt 3. 12.

Conrad Electronic

60 V

4 A

zástrčka, rovná

Snap-In

Min.: 1

Násobky: 1

104,99 Kč^*

binder 09 3411 40 03 neupravený zástrčkový konektor pro senzory - aktory, 09 3411 40 03-20, piny: 3, 1 ks

Objednací číslo:3216636

Doručení: Čt 17. 12.

Conrad Electronic

10 V

4 A

zástrčka, rovná

Snap-In

Min.: 1

Násobky: 1

129,99 Kč^*

binder 70 3420 005 04 neupravený zástrčkový konektor pro senzory - aktory, 70 3420 005 04-20, piny: 4, 0.5 m, 1 ks

Objednací číslo:3216659

Doručení: St 9. 12.

Conrad Electronic

30 V

4 A

zásuvka, rovná

šroubovací

Min.: 1

Násobky: 1

929,00 Kč^*

binder 70 3421 005 04 neupravený zástrčkový konektor pro senzory - aktory, 70 3421 005 04-20, piny: 4, 0.5 m, 1 ks

Objednací číslo:3216660

Doručení: Po 9. 11.

1 KsConrad Electronic

30 V

4 A

přírubová zástrčka

šroubovací

Min.: 1

Násobky: 1

905,00 Kč^*

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6018 0111 00003-0200-20, piny: 3, 1 ks

Objednací číslo:3216850

Doručení: Po 9. 11.

80 KsConrad Electronic

60 V

4 A

zásuvka, rovná

Snap-In

Min.: 1

Násobky: 1

415,00 Kč^*

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6018 0111 00004-0200-20, piny: 4, 1 ks

Objednací číslo:3216851

Doručení: Pá 15. 1. 2027

Conrad Electronic

60 V

4 A

zásuvka, rovná

Snap-In

Min.: 1

Násobky: 1

465,00 Kč^*

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6018 0111 00006-0200-20, piny: 6, 1 ks

Objednací číslo:3216852

Doručení: Pá 22. 1. 2027

Conrad Electronic

30 V

1.5 A

zásuvka, rovná

šroubovací

Min.: 1

Násobky: 1

749,00 Kč^*

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6018 0111 00008-0200-20, piny: 8, 1 ks

Objednací číslo:3216853

Doručení: Pá 22. 1. 2027

Conrad Electronic

30 V

1.5 A

zásuvka, rovná

šroubovací

Min.: 1

Násobky: 1

955,00 Kč^*

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6019 0111 00003-0200-20, piny: 3, 1 ks

Objednací číslo:3216854

Doručení: Pá 22. 1. 2027

Conrad Electronic

60 V

4 A

přírubová zástrčka

Snap-In

Min.: 1

Násobky: 1

365,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3217028 binder 77 3408 0000 50004-0100 upravený zástrčkový konektor pro senzory - aktory, 77 3408 0000 50004-0100-20, piny: 4, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3217028 binder 77 3408 0000 50004-0100 upravený zástrčkový konektor pro senzory - aktory, 77 3408 0000 50004-0100-20, piny: 4, 1

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
