binder 77 3403 0000 20005-0500 upravený zástrčkový konektor pro senzory - aktory, 77 3403 0000 20005-0500-20, piny: 5, 5

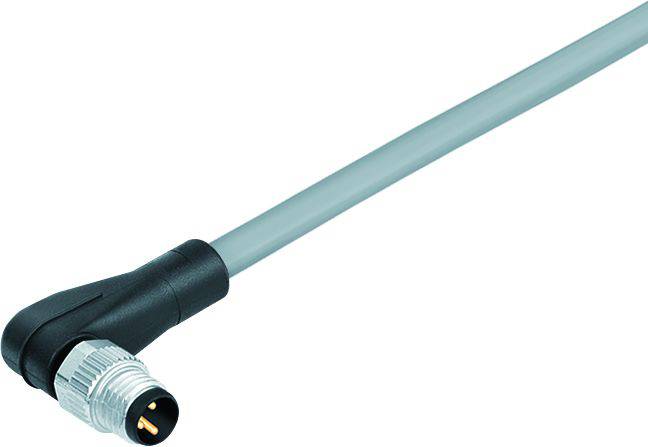

Pravoúhlý samčí konektor na šedém kabelu, vhodný pro elektrické připojení v průmyslových aplikacích.

Ilustrační obrázek

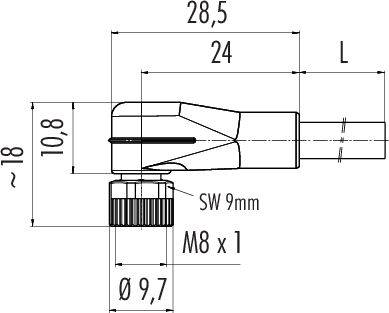

Technický výkres konektoru s rozměry: celková délka 28,5 mm, šířka 9,7 mm, velikost klíče 9 mm, velikost závitu M8 x 1.

Pětipinová zástrčka s čísly od 1 do 5. Barvy: 1 hnědá, 2 bílá, 3 modrá, 4 černá, 5 šedá.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, zahnutá

Strana připojení A

Počet pólů

Délka kabelu

5 m

Datasheety: (PDF)

Doručení: Út 6. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (619,01 Kč / kus)

619,01 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

77 3403 0000 20005-0500 série 718

M8 úhlová zástrčka
Počet pinů: 5
nestíněné
Lisovaný na kabelu
IP67
UL
PVC šedá
5 x 0.34 mm²

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Materiál blokování: Poniklovaný zinkový odlitek
Izolace: PVC
Průřez kabelu: 5 x 0.34 mm²
Rychlost jízdy: ≤ 200 m/min (5 m vodorovná vzdálenost)
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Bez halogenů: Ne
Způsob montáže: Montáž kabelů

Typ: 77 3403 0000 20005-0500

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, zahnutá

Strana připojení A: M8

Počet pólů: 5

Délka kabelu: 5 m

Materiál pláště: PVC

Jmenovité napětí: 60 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Připojení: kabel se zástrčkou

Barva: šedá

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

: IP67

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 3403 0000 20005-0500-20

Obsah: 1 ks

Průměr: 5.2 mm

Splňuje RoHS: ano

Varianty(Všechny ceny jsou bez DPH.)

Typ

Jmenovitý proud - filtr

Provedení

Typ upevnění

Počet pólů

Jmenovité napětí

binder 09 3389 00 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2560769

09 3389 00 04

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 00 03 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560770

09 3411 00 03

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 40 03 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560771

09 3411 40 03

4 A

zástrčka, rovná

Snap-In

10 V30 V

binder 70 3420 005 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednací číslo:2560792

70 3420 005 04

4 A

zásuvka, rovná

šroubovací

30 V

binder 70 3421 005 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednací číslo:2560793

70 3421 005 04

4 A

přírubová zástrčka

šroubovací

30 V

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560976

76 6018 0111 00003-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2560977

76 6018 0111 00004-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 6, 20 ks

Objednací číslo:2560978

76 6018 0111 00006-0200

1.5 A

zásuvka, rovná

šroubovací

30 V

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 8, 20 ks

Objednací číslo:2560979

76 6018 0111 00008-0200

1.5 A

zásuvka, rovná

šroubovací

30 V

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560980

76 6019 0111 00003-0200

4 A

přírubová zástrčka

Snap-In

60 V

Ke stažení

List technických údajů

List technických údajů 3216916 binder 77 3403 0000 20005-0500 upravený zástrčkový konektor pro senzory - aktory, 77 3403 0000 20005-0500-20, piny: 5, 5

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA
