binder 72 9139 000 04 72 9139 000 04-20 rozvodný box, 1 ks

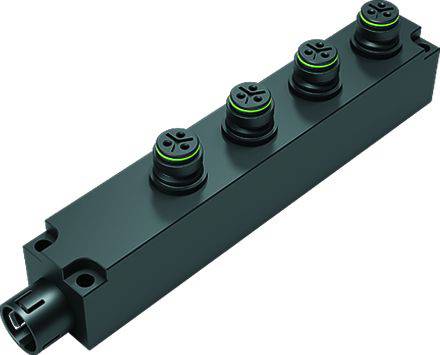

Obdélníkový elektrický rozváděč se čtyřmi kulatými konektory a kabelem připojeným z boku.

Ilustrační obrázek

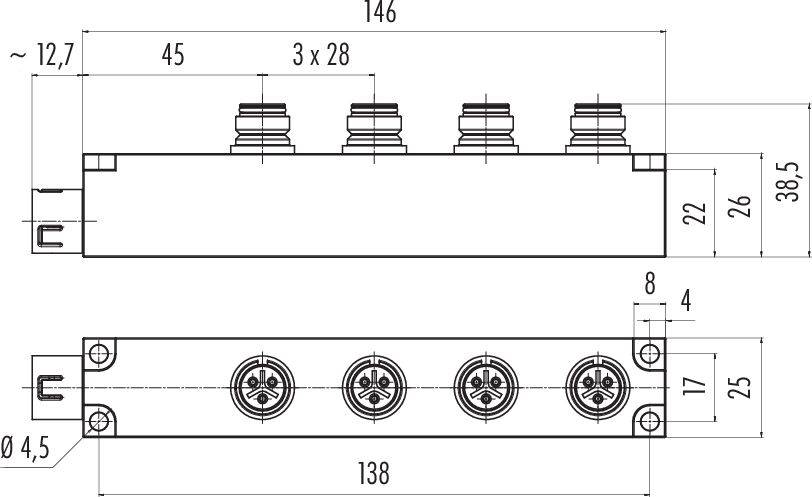

Technický výkres elektrického propojovacího prvku s popiskami rozměrů a poloh čtyř konektorů.

Kruhový technický nákres se třemi očíslovanými otvory a zářezem na okraji; znázorňuje součástku nebo upevnění.

1/3

Ilustrační obrázek

Kategorie produktu

rozvodný box

Provedení

zásuvka, rovná

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: St 29. 7.

11 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 599,00 Kč / kus)

1 599,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

72 9139 000 04 série 720

4-násobný rozdělovač Snap-In IP67
Počet pinů: 3
nestíněné
pájení
IP67
Zásuvné

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: > 10 Ω
Průchodový odpor: ≤ 10 mΩ
Izolační skupina: II
Stupeň znečištění: 2
Materiál blokování: Plast
Způsob montáže: Montáž kabelů

Typ: 72 9139 000 04

Kategorie produktu: rozvodný box

Provedení: zásuvka, rovná

počet kontaktů: 3

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 7 A

Jmenovitý proud - filtr: 7 A

Uzávěrka: západka

Jmenovité napětí: 250 V

Materiál kontaktu: CuSn

Materiál pouzdra: PA 66

Číslo výrobce: 72 9139 000 04-20

Pólů: 3

Splňuje RoHS: ano

: IP67

Série: 720

Ke stažení

List technických údajů

List technických údajů 3215350 binder 72 9139 000 04 72 9139 000 04-20 rozvodný box, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.
