binder 70 3481 785 08 neupravený zástrčkový konektor pro senzory - aktory, 70 3481 785 08-20, piny: 8, 0.5 m, 1 ks

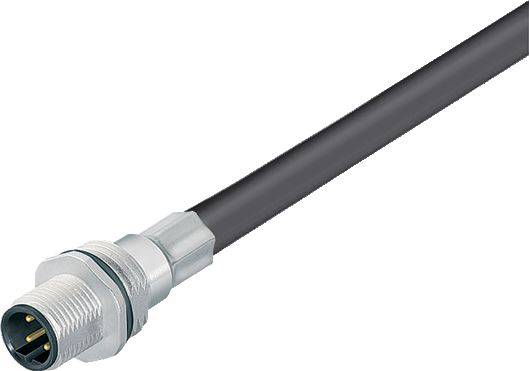

Detailní záběr černého elektrického kabelu s kulatou stříbrnou zástrčkou s třemi kolíky na jednom konci.

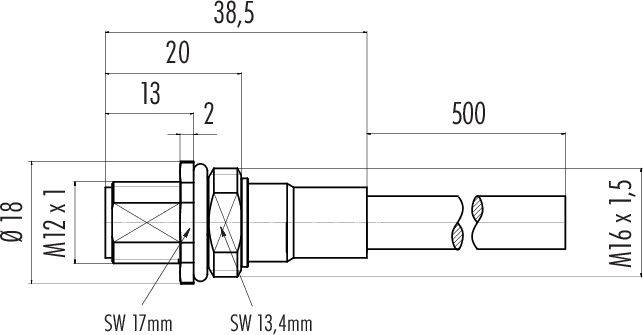

Technický výkres válce s rozměry: délka 500 mm, průměr 18 mm, velikost závitu M12 x 1 a M16 x 1,5.

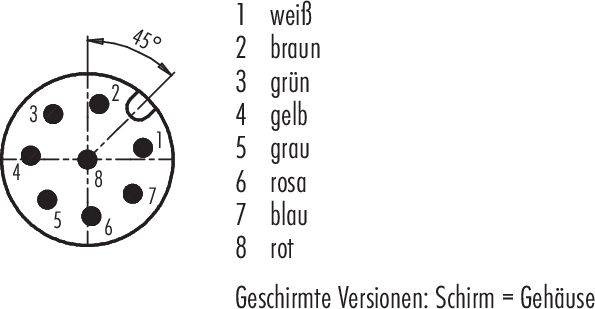

Zapojení osmikolíkové zástrčky: 1 bílá, 2 hnědá, 3 zelená, 4 žlutá, 5 šedá, 6 růžová, 7 modrá, 8 červená. Úhel 45 stupňů.
1/3
Ilustrační obrázek
Kategorie produktu
neupravený zástrčkový konektor pro senzory - aktory
Provedení
přírubová zástrčka
Norma zástrčky
senzorika konektoru
Strana připojení A
M12
Počet pólů
8
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Út 22. 12.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (1 445,00 Kč / kus)
1 445,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

70 3481 785 08 série 763

  • Zástrčka s přírubou, M12-A
  • Počet pólů: 8
  • Stíněný
  • Kabel;
  • IP68
  • M16x1,5
  • ČISTÉ, černé
  • 5 x 0.25 mm²

Dodatečné informace:

Technické parametry

  • EMC způsobilost: Stíněná
  • Izolační odpor: > 10 Ω
  • Průchodový odpor: 3 mΩ
  • Izolační skupina: III
  • Přepěťová kategorie: II
  • Stupeň znečištění: 3
  • Materiál těla kontaktů: PA
  • Průřez kabelu: 5 x 0.25 mm²
  • Bez halogenů: ano
  • Způsob montáže: Montáž krytu
Typ

70 3481 785 08

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Provedení

přírubová zástrčka

Norma zástrčky

senzorika konektoru

Strana připojení A

M12

Počet pólů

8

Délka kabelu

0.5 m

Materiál pláště

PUR

Jmenovité napětí

30 V

Jmenovitý proud

1.5 A

Jmenovitý proud - filtr

1.5 A

Průřez vodiče (kabely senzor-aktor)

0.25 mm²

Připojení

kabel bez konektorů

Barva

černá

Typ závitu, šířka připojení

M16

Typ závitu, připojení kabelu a montáž

M16

Kódování

Typ A

Materiál kontaktu

Cu Zn

Kontaktní plocha

Au (zlato)

IP68

Vlastnosti

stíněný

Typ upevnění

šroubovací

Číslo výrobce

70 3481 785 08-20

Obsah

1 ks

Průměr

6.0 mm

Splňuje RoHS

ano

Ke stažení

List technických údajů

List technických údajů 3216666 binder 70 3481 785 08 neupravený zástrčkový konektor pro senzory - aktory, 70 3481 785 08-20, piny: 8, 0.5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3216666 binder 70 3481 785 08 neupravený zástrčkový konektor pro senzory - aktory, 70 3481 785 08-20, piny: 8, 0.5 m, 1 ks

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA
