binder 09 0762 190 05 09 0762 190 05-20 přírubová zásuvka , 1 ks

Konektor s kulatým černým pouzdrem a stříbrnými hranami, vhodný pro elektronické propojení v zařízeních.

Ilustrační obrázek

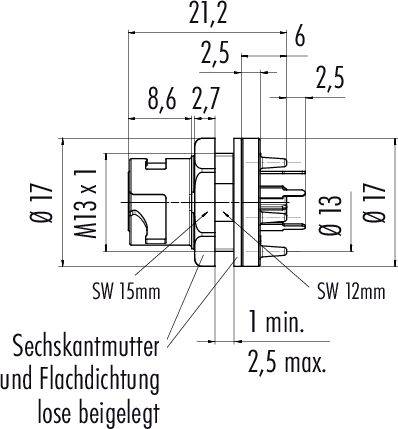

Technický výkres konektoru s rozměry v milimetrech. Detaily obsahují průměr závitu, šestihranné matice a informace o těsnění.

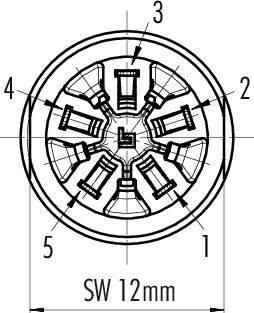

Technický výkres kruhového profilu se šesti pravidelně rozmístěnými komponenty. Popsán jako 'SW 12mm'. Hlavní detail: rozmístění a rozměry částí.

1/3

Ilustrační obrázek

Kategorie produktu

přírubová zásuvka

Provedení

zástrčka, rovná

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

20 Ks

Prodej a doprava:

Počet

Celková cena (415,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

09 0762 190 05 série 670

Přírubová zásuvka bajonet NCC
Počet pinů: 5
nestíněné
ponorové pájení
IP54 je neprobudit

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: ≤ 15 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 2
Materiál těla kontaktů: PA
Montáž: Čelní montáž

Typ: 09 0762 190 05

Kategorie produktu: přírubová zásuvka

Provedení: zástrčka, rovná

počet kontaktů: 5

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 2 A

Jmenovitý proud - filtr: 2 A

Uzávěrka: Bajonet

Jmenovité napětí: 50 V

Materiál kontaktu: CuSn

Materiál pouzdra: PA

: AWG 24

Číslo výrobce: 09 0762 190 05-20

Pólů: 5

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP54
IP67

Série: 670

Ke stažení

List technických údajů

List technických údajů 3215136 binder 09 0762 190 05 09 0762 190 05-20 přírubová zásuvka , 1 ks

Popis

Naše subminiaturní kulaté konektory jsou navrženy pro mnoho aplikací, kde hrají důležitou roli velikost a integrita signálu. Nabízíme modely se Schnap, bajonetovým a Push-Pull zámkem i se šroubovacím uzávěrem M9 ve dvou různých provedeních, s ochranou IP40 nebo se stupněm krytí IP67. Konektory jsou k dispozici se dvěma až osmi kontakty, v rovném nebo úhlovém provedení, a také jako přírubová zástrčka. Různé modely mají pájené nebo pájecí připojení a jsou k dispozici s nastříkanými kabely v různých délkách. Pro výrobu kulatého konektoru použijte kvalitní materiály. Pouzdro a kontaktní těleso se skládá z PUR nebo PVC, kontakty jsou z pozlacené bronzu nebo pozlacené mosazi. K dispozici je 7 různých sérií, které přesvědčí následujícími výhodami:

• Volba zamykání
Stupeň krytí IP40 nebo IP67
• 2 až 8 pólů
• Přímé a zahnuté provedení
• Až 1.000 cyklů zapojení

Tento text byl přeložen strojově.
