binder 09 0464 80 19 09 0464 80 19-20 přírubová zásuvka , 1 ks

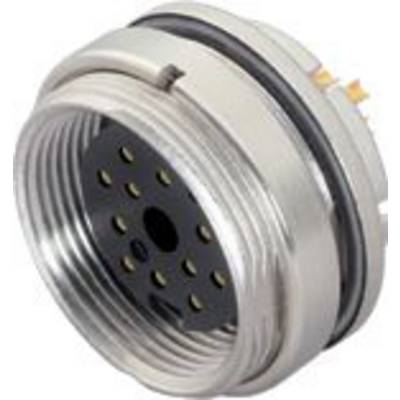

Kovový válcový konektor s několika zlatými kontakty, vhodný pro průmyslové aplikace.

Ilustrační obrázek

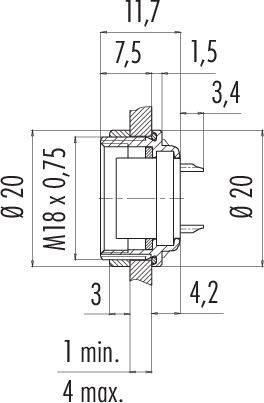

Technický výkres válcové součásti s rozměry: délka 11,7 mm, průměr 20 mm, závit M18x0,75, délka připojení 3 mm.

Schéma zapojení s kulatým konektorem, který je rozdělen na dvě poloviny. Písmena od A do U označují pozice kontaktů.

1/3

Ilustrační obrázek

Kategorie produktu

přírubová zásuvka

Provedení

zásuvka, rovná

přírubová zásuvka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

4 Ks

Prodej a doprava:

Počet

Celková cena (1 085,00 Kč / kus)

1 165,00 Kč

-7 %

Kč

Už jen 4 Ks skladem!

Nahlásit právní incident

Hlavní benefity

09 0464 80 19 série 723

Přírubová zásuvka M16, IP67
Počet pólů: 19
nestíněné
pájení
IP67
UL
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0464 80 19

Kategorie produktu: přírubová zásuvka

Provedení: zásuvka, rovná
přírubová zásuvka

počet kontaktů: 19

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: šrouby

Jmenovité napětí: 60 V

Materiál kontaktu: CuSn

Materiál pouzdra: zinkový odlitek poniklovaný

: AWG 24

Číslo výrobce: 09 0464 80 19-20

Pólů: 19

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP67

Série: 723

Ke stažení

List technických údajů

List technických údajů 3215034 binder 09 0464 80 19 09 0464 80 19-20 přírubová zásuvka , 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
