binder 09 0454 90 14 09 0454 90 14-20 přírubová zásuvka , 1 ks

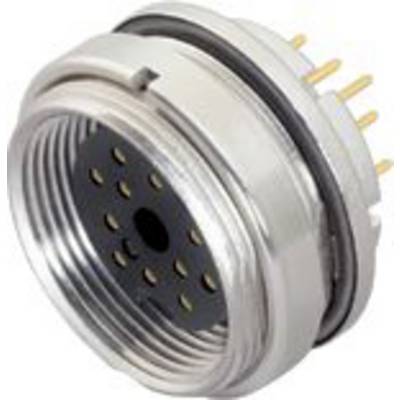

Kovový konektor s několika kruhovými konektorovými místy a zlatě zbarvenými kontakty na zadní straně.

Ilustrační obrázek

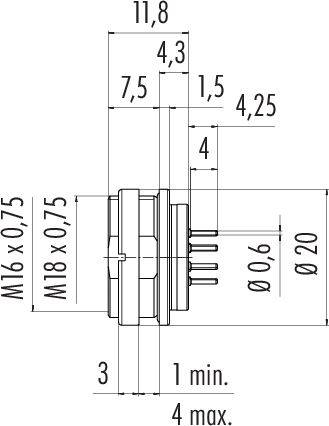

Technický výkres kruhového elektrického konektoru s rozměry a specifikací závitů pro montáž a připojení.

Diagram konektoru v kruhovém formátu s písmeny a otvory znázorňujícími různé připojovací pozice.

1/3

Ilustrační obrázek

Kategorie produktu

přírubová zásuvka

Provedení

zásuvka, rovná

přírubová zásuvka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: St 29. 7.

81 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (855,00 Kč / kus)

929,00 Kč

-8 %

855,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

09 0454 90 14 série 723

Přírubová zásuvka M16, IP67
Počet pólů: 14
nestíněné
ponorové pájení
IP67
UL
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0454 90 14

Kategorie produktu: přírubová zásuvka

Provedení: zásuvka, rovná
přírubová zásuvka

počet kontaktů: 14

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: šrouby

Jmenovité napětí: 60 V

Materiál kontaktu: CuSn

Materiál pouzdra: zinkový odlitek poniklovaný

Číslo výrobce: 09 0454 90 14-20

Pólů: 14

Splňuje RoHS: ano

: IP67

Série: 723

Ke stažení

List technických údajů

List technických údajů 3215024 binder 09 0454 90 14 09 0454 90 14-20 přírubová zásuvka , 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
