binder 09 0416 55 05 09 0416 55 05-20 přírubová zásuvka , 1 ks

Kulatý kovový konektor s několika zdířkami a třemi vyčnívajícími měděnými kabely. Vhodný pro technické aplikace.

Ilustrační obrázek

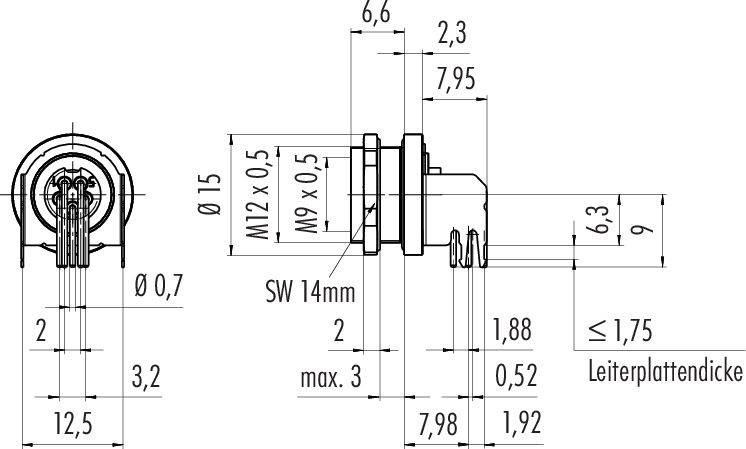

Výkres kulatého konektoru s rozměry a závity. Zobrazuje čelní a boční pohled s průměry a délkovými údaji.

Technický výkres 5-pólového DIN konektoru s kontakty číslovanými od 1 do 5.

1/3

Ilustrační obrázek

Kategorie produktu

přírubová zásuvka

Provedení

zásuvka, zahnutá

přírubová zásuvka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

10 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (929,00 Kč / kus)

Kč

Už jen 10 Ks skladem!

Nahlásit právní incident

Hlavní benefity

09 0416 55 05 série 712

Přírubová zásuvka M9 IP67
Lomená
Počet pinů: 5
stínitelný
ponorové pájení
IP67
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: stínitelný
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie: II
Stupeň znečištění: 1
Materiál těla kontaktů: PA (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0416 55 05

Kategorie produktu: přírubová zásuvka

Provedení: zásuvka, zahnutá
přírubová zásuvka

počet kontaktů: 5

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: šrouby

Jmenovité napětí: 125 V

Materiál kontaktu: CuSn

Číslo výrobce: 09 0416 55 05-20

Pólů: 5

Splňuje RoHS: ano

: IP67

Série: 712

Ke stažení

List technických údajů

List technických údajů 3214983 binder 09 0416 55 05 09 0416 55 05-20 přírubová zásuvka , 1 ks

Popis

Naše subminiaturní kulaté konektory jsou navrženy pro mnoho aplikací, kde hrají důležitou roli velikost a integrita signálu. Nabízíme modely se Schnap, bajonetovým a Push-Pull zámkem i se šroubovacím uzávěrem M9 ve dvou různých provedeních, s ochranou IP40 nebo se stupněm krytí IP67. Konektory jsou k dispozici se dvěma až osmi kontakty, v rovném nebo úhlovém provedení, a také jako přírubová zástrčka. Různé modely mají pájené nebo pájecí připojení a jsou k dispozici s nastříkanými kabely v různých délkách. Pro výrobu kulatého konektoru použijte kvalitní materiály. Pouzdro a kontaktní těleso se skládá z PUR nebo PVC, kontakty jsou z pozlacené bronzu nebo pozlacené mosazi. K dispozici je 7 různých sérií, které přesvědčí následujícími výhodami:

• Volba zamykání
Stupeň krytí IP40 nebo IP67
• 2 až 8 pólů
• Přímé a zahnuté provedení
• Až 1.000 cyklů zapojení
