Name: binder 09 0415 30 05 09 0415 30 05-20 Zástrčka s přírubou, 1 ks
Brand: binder
SKU: 3214978
Availability: BackOrder

Stříbrný konektor s několika zlatými kontakty, vhodný pro elektrické propojení. Určený pro průmyslové aplikace.

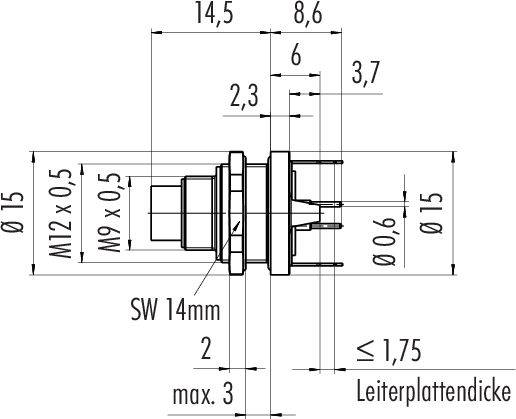

Technický výkres konektoru s rozměrovými údaji. Zobrazuje průměr, velikosti závitů a tloušťku desky plošných spojů.

Diagram konektoru s pěti očíslovanými piny, očíslovanými od 1 do 5 ve směru hodinových ručiček. Pin 1 se nachází dole vpravo.

1/3

Ilustrační obrázek

Kategorie produktu

Zástrčka s přírubou

Provedení

přírubová zástrčka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 10. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (699,00 Kč / kus)

699,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

09 0415 30 05 série 712

Zástrčka s přírubou M9 IP67
Počet pinů: 5
stínitelný
ponorové pájení
IP67
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: stínitelný
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie: II
Stupeň znečištění: 1
Materiál těla kontaktů: PA (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0415 30 05

Kategorie produktu: Zástrčka s přírubou

Provedení: přírubová zástrčka

počet kontaktů: 5

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: šrouby

Jmenovité napětí: 125 V

Materiál kontaktu: Cu Zn

Číslo výrobce: 09 0415 30 05-20

Pólů: 5

Splňuje RoHS: ano

: IP67

Série: 712

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Kategorie produktu

Obsah

počet kontaktů

Provedení

binder 09 0403 00 02 09 0403 00 02-20 Zástrčka s přírubou, 1 ks

Objednací číslo:3214954

Doručení: Po 9. 11.

6 KsConrad Electronic

4 A

Zástrčka s přírubou

1 ks

přírubová zástrčka

Min.: 1

Násobky: 1

335,00 Kč^*

binder 09 0403 30 02 09 0403 30 02-20 Zástrčka s přírubou, 1 ks

Objednací číslo:3214955

Doručení: Čt 10. 12.

Conrad Electronic

4 A

Zástrčka s přírubou

1 ks

přírubová zástrčka

Min.: 1

Násobky: 1

595,00 Kč^*

binder 09 0403 35 02 09 0403 35 02-20 Zástrčka s přírubou, 1 ks

Objednací číslo:3214956

Doručení: Čt 10. 12.

Conrad Electronic

4 A

Zástrčka s přírubou

1 ks

přírubová zástrčka

Min.: 1

Násobky: 1

645,00 Kč^*

binder 09 0403 80 02 09 0403 80 02-20 Zástrčka s přírubou, 1 ks

Objednací číslo:3214957

Doručení: Po 9. 11.

22 KsConrad Electronic

4 A

Zástrčka s přírubou

1 ks

přírubová zástrčka

Min.: 1

Násobky: 1

439,00 Kč^*

binder 09 0403 90 02 09 0403 90 02-20 Zástrčka s přírubou, 1 ks

Objednací číslo:3214958

Doručení: Čt 10. 12.

Conrad Electronic

4 A

Zástrčka s přírubou

1 ks

přírubová zástrčka

Min.: 1

Násobky: 1

495,00 Kč^*

binder 09 0404 00 02 09 0404 00 02-20 přírubová zásuvka , 1 ks

Objednací číslo:3214959

Doručení: Po 9. 11.

184 KsConrad Electronic

4 A

přírubová zásuvka

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

335,00 Kč^*

binder 09 0404 30 02 09 0404 30 02-20 přírubová zásuvka , 1 ks

Objednací číslo:3214960

Doručení: Čt 19. 11.

Conrad Electronic

4 A

přírubová zásuvka

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

545,00 Kč^*

binder 09 0404 35 02 09 0404 35 02-20 přírubová zásuvka , 1 ks

Objednací číslo:3214961

Doručení: Čt 10. 12.

Conrad Electronic

4 A

přírubová zásuvka

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

595,00 Kč^*

binder 09 0404 55 02 09 0404 55 02-20 přírubová zásuvka , 1 ks

Objednací číslo:3214962

Doručení: Čt 10. 12.

Conrad Electronic

4 A

přírubová zásuvka

1 ks

zásuvka, zahnutá

Min.: 1

Násobky: 1

855,00 Kč^*

binder 09 0404 80 02 09 0404 80 02-20 přírubová zásuvka , 1 ks

Objednací číslo:3214963

Doručení: Po 9. 11.

290 KsConrad Electronic

4 A

přírubová zásuvka

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

439,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3214978 binder 09 0415 30 05 09 0415 30 05-20 Zástrčka s přírubou, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3214978 binder 09 0415 30 05 09 0415 30 05-20 Zástrčka s přírubou, 1 ks

Popis

Naše subminiaturní kulaté konektory jsou navrženy pro mnoho aplikací, kde hrají důležitou roli velikost a integrita signálu. Nabízíme modely se Schnap, bajonetovým a Push-Pull zámkem i se šroubovacím uzávěrem M9 ve dvou různých provedeních, s ochranou IP40 nebo se stupněm krytí IP67. Konektory jsou k dispozici se dvěma až osmi kontakty, v rovném nebo úhlovém provedení, a také jako přírubová zástrčka. Různé modely mají pájené nebo pájecí připojení a jsou k dispozici s nastříkanými kabely v různých délkách. Pro výrobu kulatého konektoru použijte kvalitní materiály. Pouzdro a kontaktní těleso se skládá z PUR nebo PVC, kontakty jsou z pozlacené bronzu nebo pozlacené mosazi. K dispozici je 7 různých sérií, které přesvědčí následujícími výhodami:

• Volba zamykání
Stupeň krytí IP40 nebo IP67
• 2 až 8 pólů
• Přímé a zahnuté provedení
• Až 1.000 cyklů zapojení

Tento text byl přeložen strojově.
