binder 09 0331 66 12 09 0331 66 12-20 Zástrčka s přírubou, 1 ks

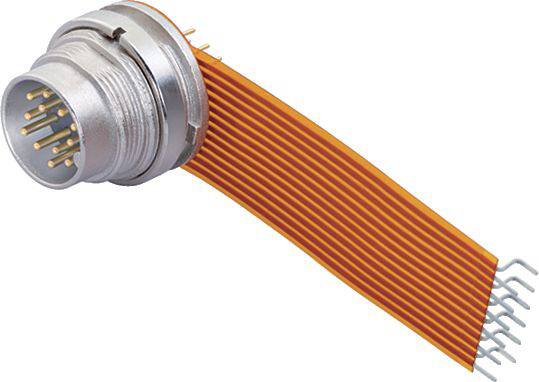

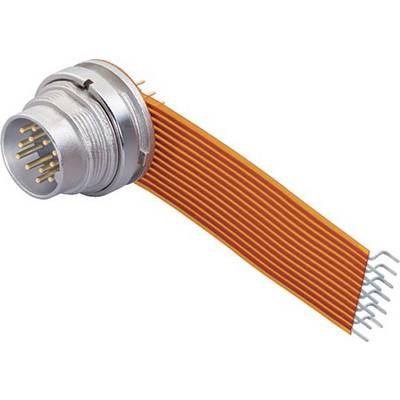

Elektrická zástrčka s kovovým tělem a připojeným oranžovým plochým vícevodičovým kabelem.

Ilustrační obrázek

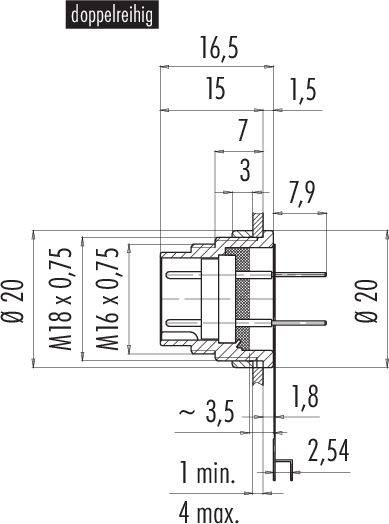

Technický výkres polovičního válce s oboustranným řezem s metrickými závity M18 x 0,75 a M16 x 0,75, s uvedenými detailními rozměry.

Diagram kulatého konektoru s 12 očíslovanými piny (A-L). Piny jsou uspořádány kolem centrálního bodu a seskupeny.

1/3

Ilustrační obrázek

Kategorie produktu

Zástrčka s přírubou

Provedení

přírubová zástrčka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: St 29. 7.

649 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 189,00 Kč / kus)

1 189,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

09 0331 66 12 série 680

Zástrčka s přírubou, M16 IP40
Počet pólů: 12
nestíněné
ponorové pájení
IP40
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0331 66 12

Kategorie produktu: Zástrčka s přírubou

Provedení: přírubová zástrčka

počet kontaktů: 12

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 2 A

Jmenovitý proud - filtr: 2 A

Uzávěrka: šrouby

Jmenovité napětí: 60 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: zinkový odlitek poniklovaný

Číslo výrobce: 09 0331 66 12-20

Pólů: 12

Splňuje RoHS: ano

: IP40

Série: 680

Ke stažení

List technických údajů

List technických údajů 3214920 binder 09 0331 66 12 09 0331 66 12-20 Zástrčka s přírubou, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
