binder 09 0323 99 06 09 0323 99 06-20 Zástrčka s přírubou, 1 ks

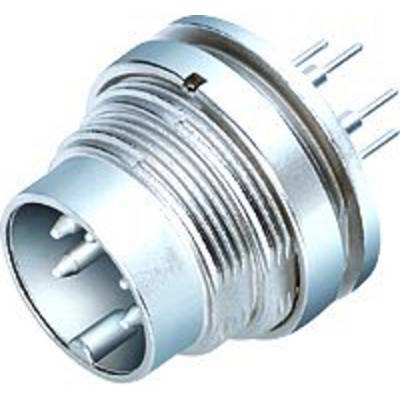

Stříbrný, zaoblený konektor s několika kolíky vhodný pro elektrické nebo elektronické připojení.

Ilustrační obrázek

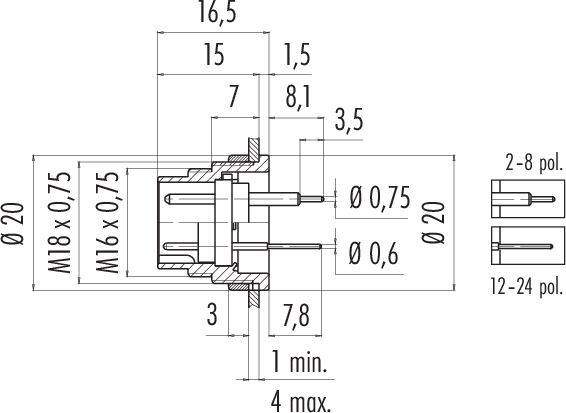

Technický výkres válcového konektoru s rozměry. Boční a čelní pohled s údaji o průměrech a závitech.

Zapojení konektorů DIN ukazuje 6-pólové rozložení s očíslovanými kontakty pro kabelové připojení v audio nebo elektronických zařízeních.

1/3

Ilustrační obrázek

Kategorie produktu

Zástrčka s přírubou

Provedení

přírubová zástrčka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: St 29. 7.

10 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (569,00 Kč / kus)

569,00 Kč

Včetně DPH.

Už jen 10 Ks skladem!

Nahlásit právní incident

Hlavní benefity

09 0323 99 06 série 680

Zástrčka s přírubou, M16 IP40
Počet pólů: 6 DIN
nestíněné
ponorové pájení
IP40
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0323 99 06

Kategorie produktu: Zástrčka s přírubou

Provedení: přírubová zástrčka

počet kontaktů: 6

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 5 A

Jmenovitý proud - filtr: 5 A

Uzávěrka: šrouby

Jmenovité napětí: 250 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: zinkový odlitek poniklovaný

Číslo výrobce: 09 0323 99 06-20

Pólů: 6

Splňuje RoHS: ano

: IP40

Série: 680

Ke stažení

List technických údajů

List technických údajů 3214877 binder 09 0323 99 06 09 0323 99 06-20 Zástrčka s přírubou, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
