binder 09 0309 02 04 09 0309 02 04-20 Kabelová zástrčka, 1 ks

Stříbrný válcovitý konektor se čtyřmi kovovými kolíky, typický pro elektrická nebo audiovizuální propojení.

Ilustrační obrázek

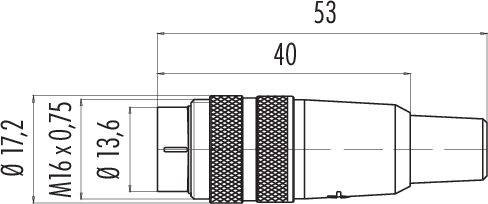

Technický výkres zástrčky s rozměry: celková délka 53 mm, průměr 17,2 mm, závit M16 x 0,75 a další detaily.

Čtyřpólová zástrčka s očíslovanými kontakty (1 až 4) v kruhovém uspořádání. Kontakty jsou symetricky rozmístěny.

1/3

Ilustrační obrázek

Kategorie produktu

Kabelová zástrčka

Provedení

zástrčka, rovná

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

96 Ks

Prodej a doprava:

Počet

Celková cena (415,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

09 0309 02 04 série 680

M16 IP40 kabelová zástrčka
Počet pólů: 4
6.0 - 8.0 mm
nestíněné
pájení
IP40

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: ≤ 5 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Průměr kabelu 6.0 - 8.0 mm
Způsob montáže: Montáž kabelů

Typ: 09 0309 02 04

Kategorie produktu: Kabelová zástrčka

Provedení: zástrčka, rovná

počet kontaktů: 4

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 6 A

Jmenovitý proud - filtr: 6 A

Uzávěrka: šrouby

Jmenovité napětí: 250 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: PA

: AWG 18

Číslo výrobce: 09 0309 02 04-20

Pólů: 4

maximální průřez: 0.75 mm²

Rozsah průřezů: 0.75 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 680

Ke stažení

List technických údajů

List technických údajů 3214795 binder 09 0309 02 04 09 0309 02 04-20 Kabelová zástrčka, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.
