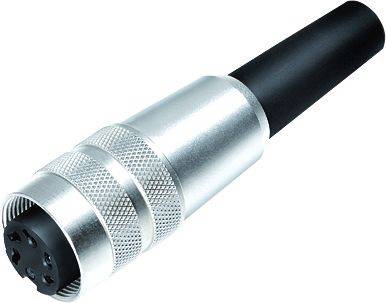

Ilustrační obrázek
1/3
Ilustrační obrázek
binder 09 0302 00 02 09 0302 00 02-20 Kabelová zásuvka, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Kabelová zásuvka
Provedení
zásuvka, rovná
počet kontaktů
2
Připojení
pájené
Obsah
1 ks
Datasheety: (PDF)
Hlavní benefity
09 0302 00 02 série 680
- Kabelová zásuvka M16 IP40
- Počet pólů 2
- 3.0 - 6.0 mm
- nestíněné
- pájení
- IP40
Technické parametry
- EMC způsobilost: Nestíněná
- Izolační odpor: ≥ 10, na / Ω
- Průchodový odpor: ≤ 5 mΩ
- Izolační skupina: III
- Přepěťová kategorie I
- Stupeň znečištění: 1
- Materiál těla kontaktů: PBT (UL94 v-0)
- Průměr kabelu 3.0 - 6.0 mm
- Způsob montáže: Montáž kabelů
- Typ
09 0302 00 02
- Kategorie produktu
Kabelová zásuvka
- Provedení
zásuvka, rovná
- počet kontaktů
2
- Připojení
pájené
- Obsah
1 ks
- Jmenovitý proud
7 A
- Jmenovitý proud - filtr
7 A
- Uzávěrka
šrouby
- Jmenovité napětí
250 V
- Materiál kontaktu
CuSn
- Materiál pouzdra
PA
AWG 18
- Číslo výrobce
09 0302 00 02-20
- Pólů
2
- maximální průřez
0.75 mm²
- Rozsah průřezů
0.75 mm² (max)
- Splňuje RoHS
ano
IP40
- Série
680
Ke stažení
List technických údajů
List technických údajů 3214762 binder 09 0302 00 02 09 0302 00 02-20 Kabelová zásuvka, 1 ks
Popis
Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.
Vlastnosti:
• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
Tento text byl přeložen strojově.
Vlastnosti:
• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
Tento text byl přeložen strojově.
