Name: binder 09 0198 90 24 09 0198 90 24-20 přírubová zásuvka , 1 ks
Brand: binder
SKU: 3214755
Availability: BackOrder

Kovový konektorový spoj s několika kolíky pro elektrické propojení

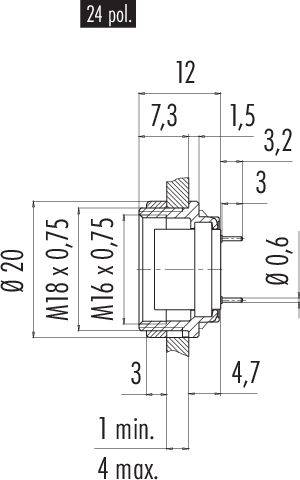

Technický výkres konektoru s rozměry: průměr 20 mm, závit M18 x 0,75. Detailní boční pohled.

Diagram konektoru. Zobrazuje čtyři sektory s očíslovanými konektory od 1 do 24, rovnoměrně rozmístěnými.

1/3

Ilustrační obrázek

Kategorie produktu

přírubová zásuvka

Provedení

zásuvka, rovná

přírubová zásuvka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

15 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 239,00 Kč / kus)

1 239,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

09 0198 90 24 série 680

Přírubová zásuvka M16 IP40
Počet pólů: 24
nestíněné
ponorové pájení
IP40
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0198 90 24

Kategorie produktu: přírubová zásuvka

Provedení: zásuvka, rovná
přírubová zásuvka

počet kontaktů: 24

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 1 A

Jmenovitý proud - filtr: 1 A

Uzávěrka: šrouby

Jmenovité napětí: 60 V

Materiál kontaktu: CuSn

Materiál pouzdra: zinkový odlitek poniklovaný

Číslo výrobce: 09 0198 90 24-20

Pólů: 24

Splňuje RoHS: ano

: IP40

Série: 680
