binder 09 0161 72 14 09 0161 72 14-20 Konektor, úhlový, 1 ks

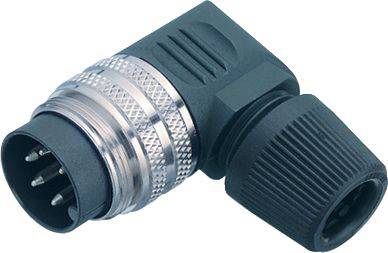

Černý pravoúhlý kovový konektor s několika kolíky a šroubovacím uzávěrem pro připojení kabelů.

Ilustrační obrázek

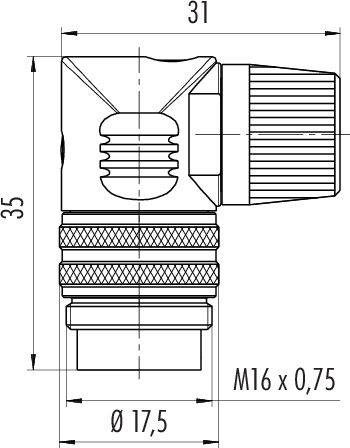

Technický výkres úhlového konektoru s rozměry: délka 31 mm, výška 35 mm, závit M16 x 0,75, průměr 17,5 mm.

Vícepolový kulatý konektor s 19 kontakty, používaný pro přenos signálu. Písmena na konektoru slouží k identifikaci kontaktů.

1/3

Ilustrační obrázek

Kategorie produktu

Konektor, úhlový

Provedení

zástrčka, zahnutá

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

14 Ks

Prodej a doprava:

Počet

Celková cena (855,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

09 0161 72 14 série 682

M16 IP40 úhlová zástrčka
Počet pólů: 14
6.0 - 8.0 mm
nestíněné
pájení
IP40

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Průměr kabelu 6.0 - 8.0 mm
Způsob montáže: Montáž kabelů

Typ: 09 0161 72 14

Kategorie produktu: Konektor, úhlový

Provedení: zástrčka, zahnutá

počet kontaktů: 14

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: šrouby

Jmenovité napětí: 60 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: PA

: AWG 24

Číslo výrobce: 09 0161 72 14-20

Pólů: 14

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 682

Ke stažení

List technických údajů

List technických údajů 3214709 binder 09 0161 72 14 09 0161 72 14-20 Konektor, úhlový, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
